INTERSECCIÓN DE PLANO CON PLANO

Intersección de planos limitados

Cuando dos planos limitados se cortan, la intersección es un segmento.

Tipos de intersección

Mordedura: Si los extremos del segmento pertenecen a planos distintos.

Penetración: Si los extremos del segmento pertenecen a un mismo plano.

MORDEDURA

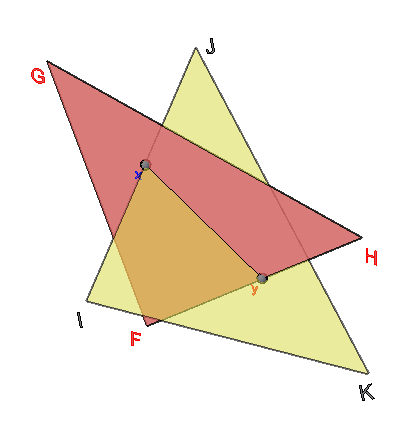

Diagrama de Intersección por Mordedura

PENETRACIÓN

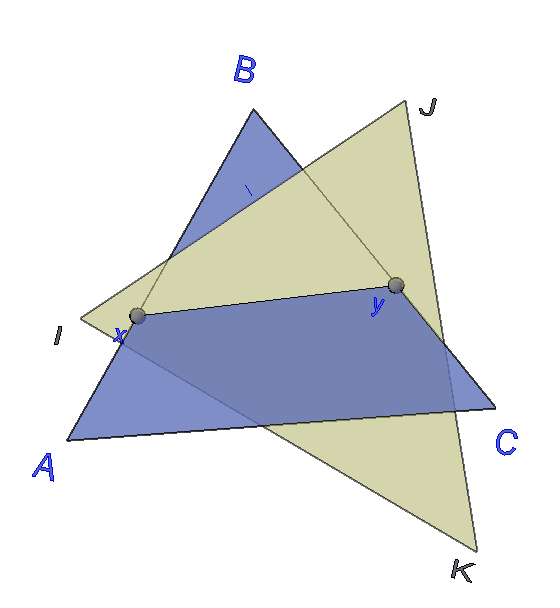

Diagrama de Intersección por Penetración

Intersección de planos ilimitados

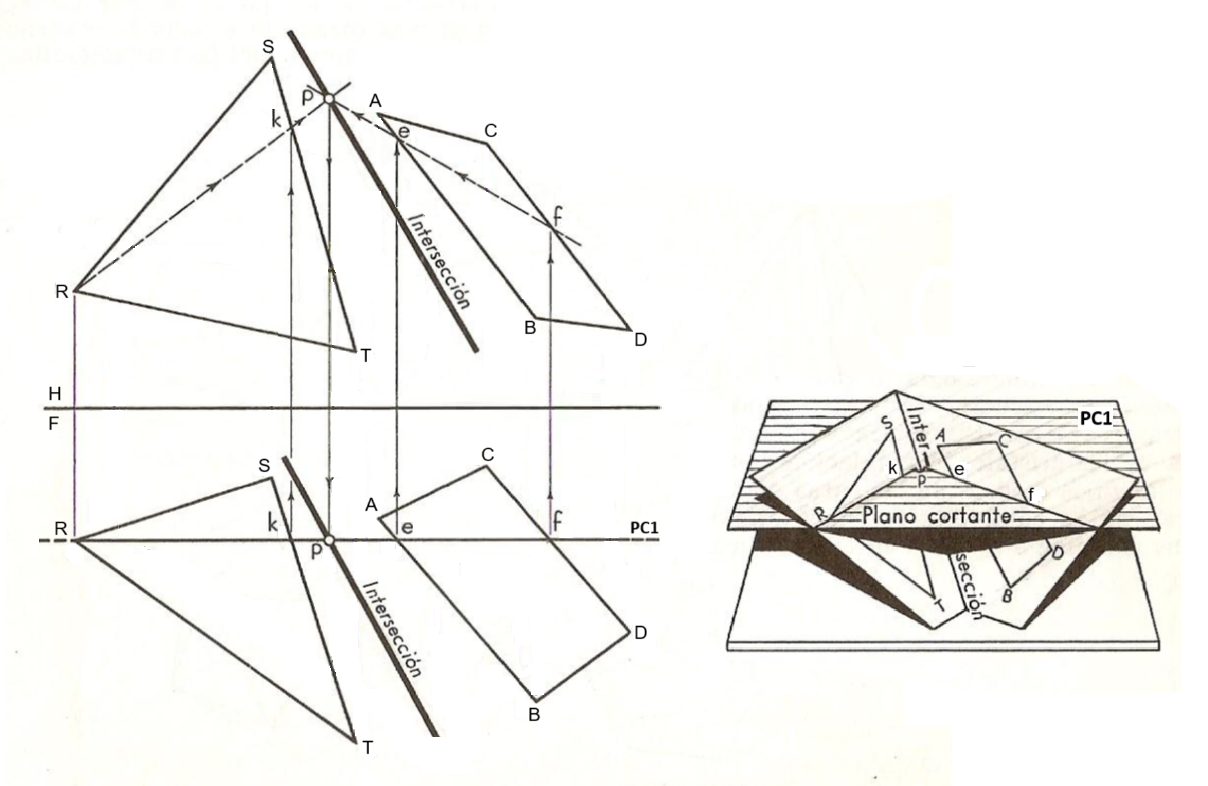

Diagrama de intersección de planos ilimitados con Plano Cortante

TEORÍA

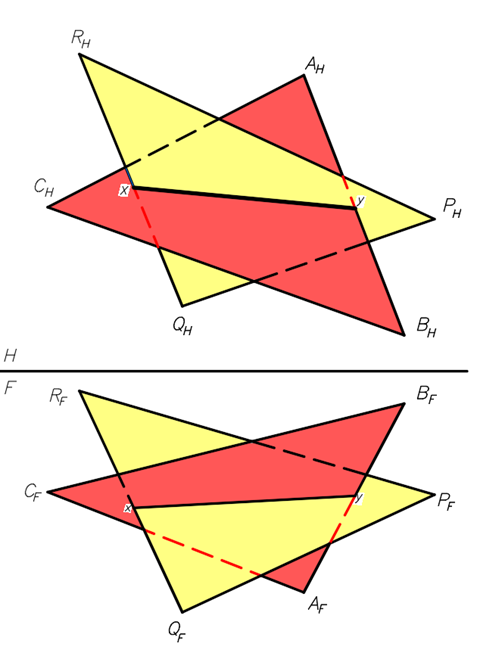

Diagrama de Intersección de Plano con Plano

Ejemplos de PLANOS CORTANTES

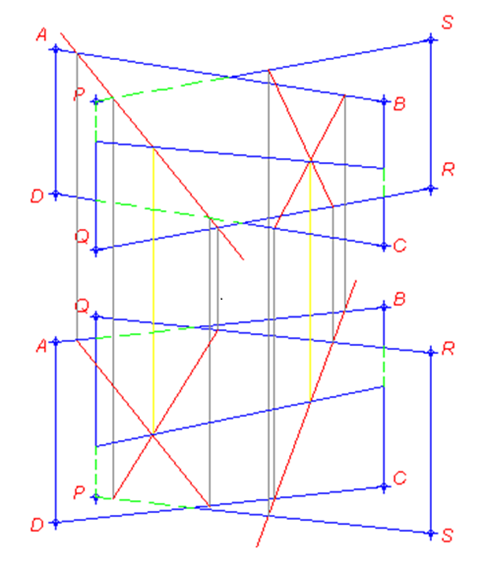

Ejemplo 1 de Planos Cortantes

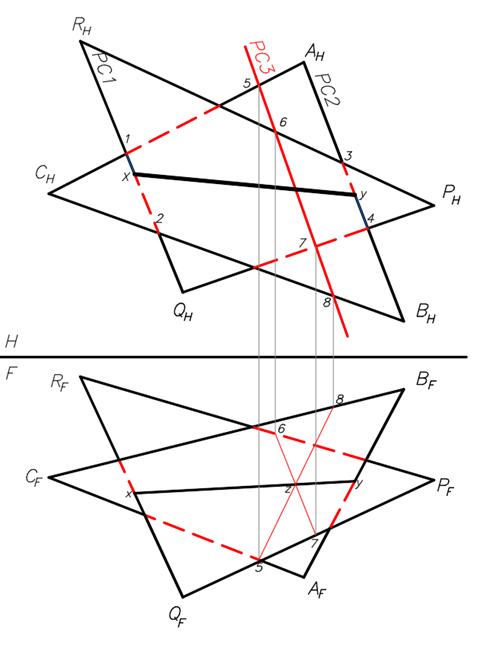

Ejemplo 2 de Planos Cortantes
