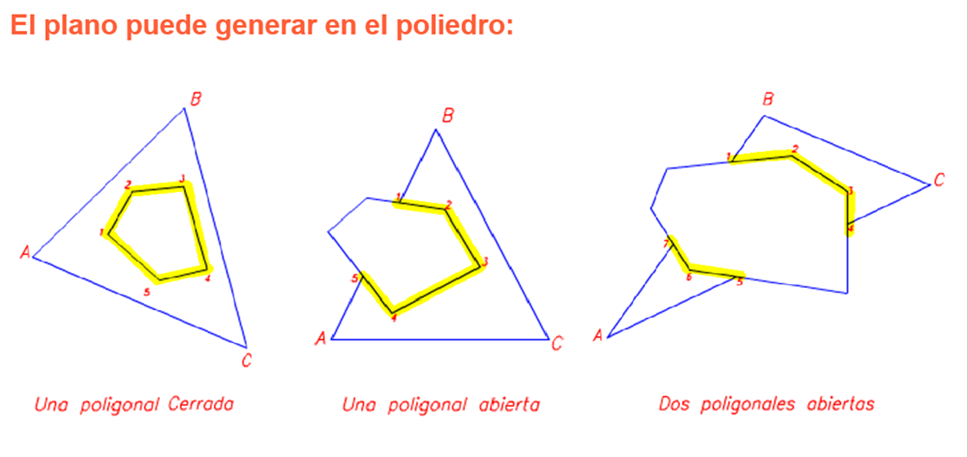

Poligonal de Intersección de Poliedros

INTERSECCIÓN DE PIRÁMIDE CON PLANO

Método

  1. Armar el poliedro y el plano.
  2. Visibilidad de la parte no común.
  3. Aplicar el método de plano cortante por cada arista de la pirámide.
  4. Determinar la Poligonal de intersección.
  5. Visibilidad de la intersección.
    Queda determinada por la visibilidad del poliedro.
    Un segmento de intersección es visible cuando pertenece a una cara visible del poliedro.

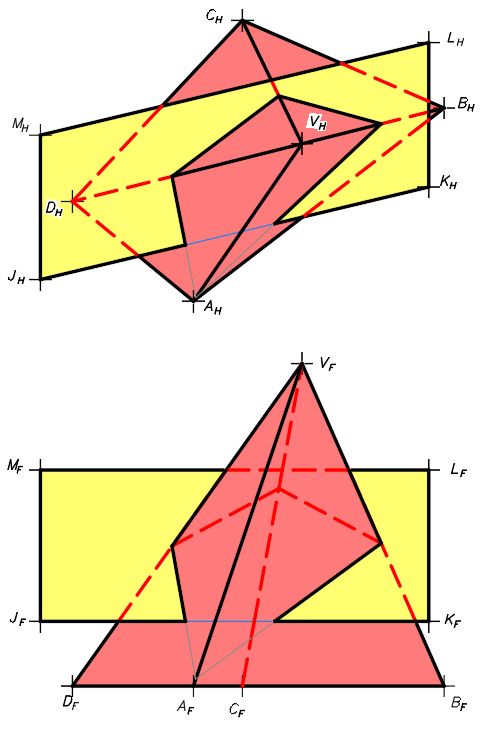

Diagrama de intersección de pirámide con plano

INTERSECCIÓN DE PRISMA CON PLANO

Método

  1. Armar el poliedro y el plano.
  2. Visibilidad de la parte no común.
  3. Aplicar el método de plano cortante por cada arista del prisma.
  4. Determinar la Poligonal de intersección.
  5. Visibilidad de la intersección.
    Queda determinada por la visibilidad del poliedro.
    Un segmento de intersección es visible cuando pertenece a una cara visible del poliedro.
Diagrama de intersección de prisma con plano
