SECCIÓN PLANA DEL CONO Y CILINDRO

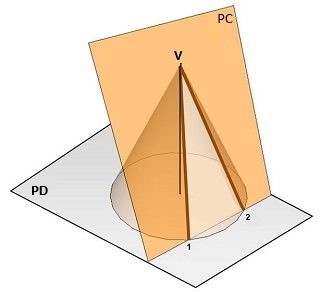

Al trazar planos cortantes que pasan por el vértice del cono, estos planos cortan al cono en dos generatrices.
Métodos de Sección Plana por Generatrices
| Superficie Cónica | |
|---|---|
|
Método del Cono

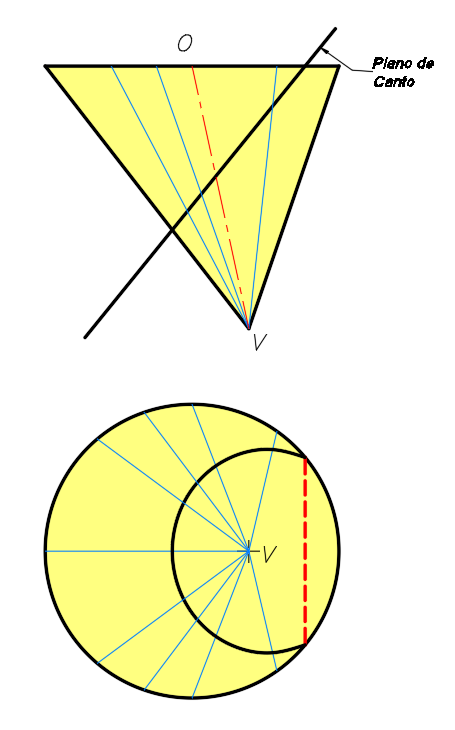

1. Trazar planos cortantes que pasan por el vértice. Estos planos cortan en dos generatrices al cono. 2. Numerar los puntos de intersección de las generatrices con el plano de corte. 3. Trazar las generatrices en la otra vista. 4. Llevar los puntos de intersección a la otra vista, en su generatriz correspondiente. La unión de estos puntos es la sección plana del cono. |
Representación Visual
|
| Superficie Cilíndrica | |
|---|---|
|
Método del Cilindro

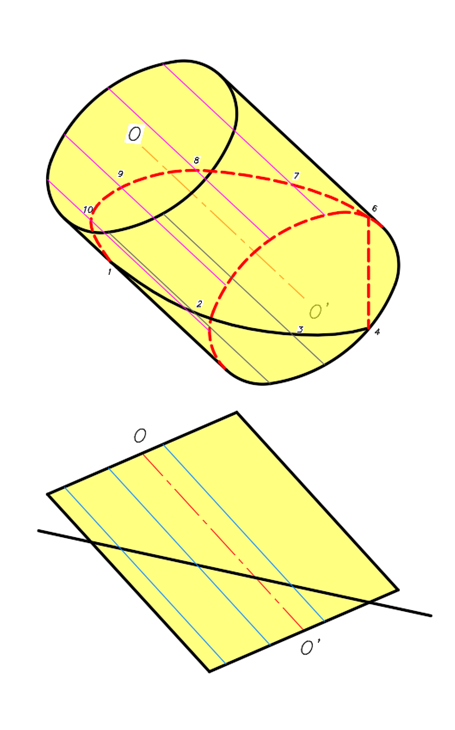

1. Trazar planos cortantes paralelos a las generatrices. Estos planos cortan en dos generatrices al cilindro. 2. Numerar los puntos de intersección de las generatrices con el plano de corte. 3. Trazar las generatrices en la otra vista. 4. Llevar los puntos de intersección a la otra vista, en su respectiva generatriz. La unión de estos puntos es la sección plana del cilindro. |
Representación Visual
|
