CONCEPTOS Y GENERACIÓN DE FORMAS BÁSICAS

Cuando un segmento de recta o una curva plana gira alrededor de un eje que se encuentra en el mismo plano, genera lo que conocemos como una superficie de revolución. Las formas geométricas resultantes son fundamentales en el dibujo técnico y el diseño.

En el siguiente ejemplo visualizaremos cómo se forman tres figuras básicas de revolución: el cilindro, el cono y la superficie toroidal (toro).

SUPERFICIES COMPUESTAS

Combinando estas formas básicas (cilindros, conos, toros, esferas, etc.) podemos construir superficies de revolución con perfiles mucho más complejos.

Ejercicio de Identificación:

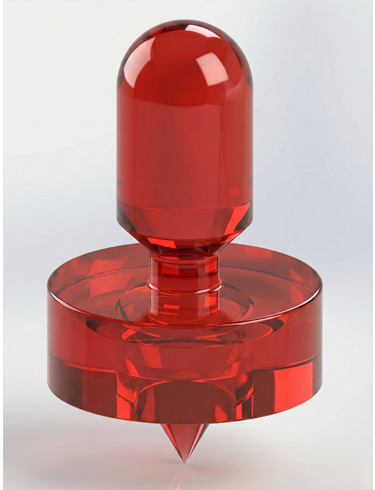

En la superficie mostrada, identifique las formas básicas que la componen y determine su eje de revolución común para que se haya formado la superficie mixtilínea.

Ejemplo Adicional:

Analice el siguiente perfil para identificar los elementos generadores (segmentos y arcos) que, al girar alrededor del eje, forman la superficie compleja.
