ARCO CAPAZ

CON AUTOCAD

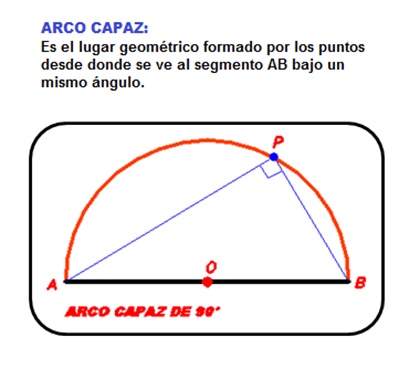

Arco capaz paso 1

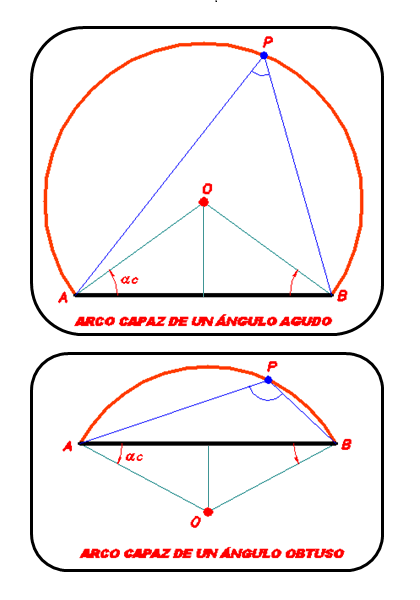

Arco capaz paso 2

Video resumen del procedimiento en AutoCAD

CON INSTRUMENTOS

Trazar el arco capaz de a°

Para encontrar el centro del arco capaz debemos trazar el ángulo complemento desde los extremos del segmento AB.

Hallamos el ángulo complemento:

b° = 90° - a°

CONSTRUCCIÓN

  1. Desde A trazamos el ángulo complemento b°.
  2. Desde B trazamos el ángulo complemento b°.
  3. La intersección de los segmentos será el centro O del arco capaz.

Ejemplo: Arco capaz de 55°

Se pide trazar el arco capaz de 55°

Hallamos el ángulo complemento:

90° - 55° = 35°

CONSTRUCCIÓN

  1. Desde A o desde B trazamos el ángulo complemento 35°.
  2. Trazamos la mediatriz de AB.
  3. La intersección será el centro O del arco capaz.

Ejemplo: Arco capaz de 105°

Se pide trazar el arco capaz de 105°

Hallamos el ángulo complemento:

90° - 105° = -15°

CONSTRUCCIÓN

  1. Desde A o desde B trazamos el ángulo complemento -15°.
  2. Trazamos la mediatriz de AB.
  3. La intersección será el centro O del arco capaz.
