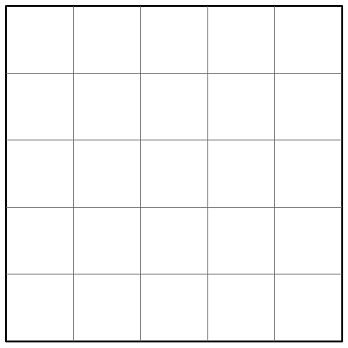

Dibujar la cuadrícula mostrada, sabiendo que el lado del cuadrado mide 8cm en la escala 1:1.

Aplicación de:

• Construcción de un cuadrado
• División de un segmento (Thales)

Solución:

1. Construcción de cuadrado.
2. Uso de escalímetro.
3. Thales.
4. Trazado de paralelas y perpendiculares.
5. Acabado del contorno.

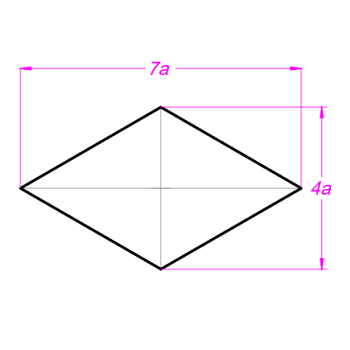

Dibujar la figura mostrada centrada en la zona de trabajo, dejando 2 cm de los bordes críticos.

Aplicación de:

• Bordes críticos
• Teorema de Tales

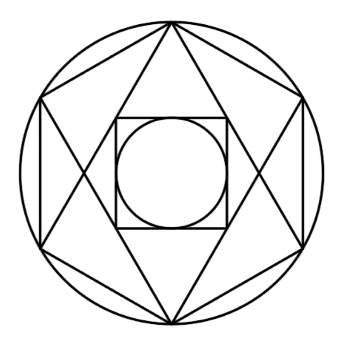

Dibujar la figura mostrada en la escala 1:1, sabiendo que el radio mide 4cm.

Aplicación de:

• Uso de escalímetro
• Construcción de polígonos

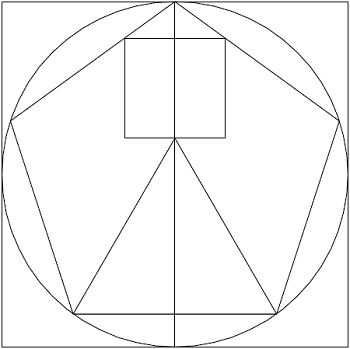

Dibujar la figura mostrada, sabiendo que el lado del cuadrado mide 6.5m en la escala 1:50.

Aplicación de:

• Uso de escalímetro
• Construcción de polígonos
• Ampliación de polígonos

Solución:

Construcción de cuadrado, circunferencia y pentágono. Dibujo de triángulo equilátero y ampliación de cuadrado.
