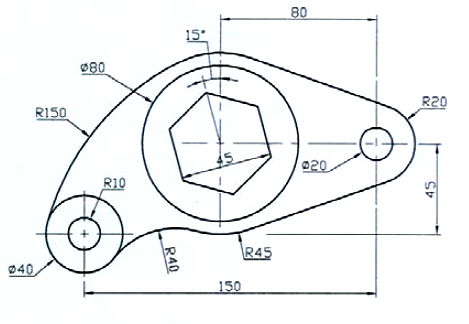

Ejercicio 1

Aplicación de:

-Rectas tangentes exteriores a dos circunferencias

-Arco tangente interior a dos circunferencias

-Arco tangente exterior a dos circunferencias

-Construcción de polígonos

Solución 1/3

Trazado de las rectas tangentes exteriores a las circunferencias de R45 y R20.

Arco capaz de 90 y resta de radios.

Solución 2/3

Trazado del arco R150 que es tangente interior a dos circunferencias.

Resta de radios.

Trazado del arco R40 que es tangente exterior a dos circunferencias.

Suma de radios.

Solución 3/3

Construcción del hexágono.

Cicuferencia de diámetro 45mm, hexágono circunscrito.

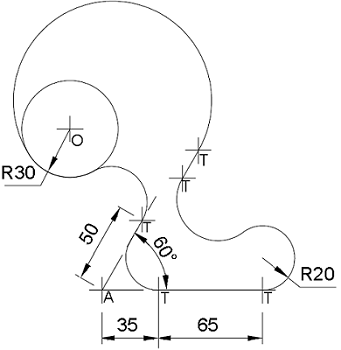

Ejercicio 2

Aplicación de:

-Perpendicularidad

-Bisectriz

-Gola

Solución

Uso de comandos de tangencia.

Solución 1/2

Perpendicularidad con radio R20, encontramos O1.

Bisectriz del ángulo de 60^o, encontramos O2.

Gola con la circunferencia de R30, encontramos O3.

Solución 2/2

Gola con la circunferencia R20, encontramos O4.

Gola con la circunferencia R30, encontramos O5.
