La norma ISO 128-82 define los principios generales de representación aplicables a los dibujos técnicos realizados según los métodos de proyección ortogonales.
TIPOS DE PROYECCIONES
PROYECCIÓN CÓNICA
Se obtiene cuando el observador y el objeto se encuentran. El dibujo proyectado es más pequeño que el objeto real.
PROYECCIÓN CILÍNDRICA
Se obtiene cuando el punto de observación se encuentra a una distancia tan grande del objeto que se puede considerar que las proyectantes son paralelas.
Puede ser ortogonal u oblicua.
PROYECCIÓN CILÍNDRICA ORTOGONAL
Se obtiene cuando las proyectantes son perpendiculares al plano de proyección.
También se obtiene cuando el plano de proyección es paralelo a una de las caras principales del objeto.

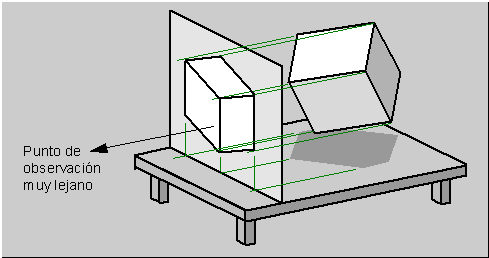

PROYECCIÓN AXONOMÉTRICA
En esta proyección se muestran las tres dimensiones del objeto.
Se obtiene cuando el plano de proyección no es paralelo a ninguno de los tres ejes principales del objeto.
Tipos de Proyección Axonométrica:

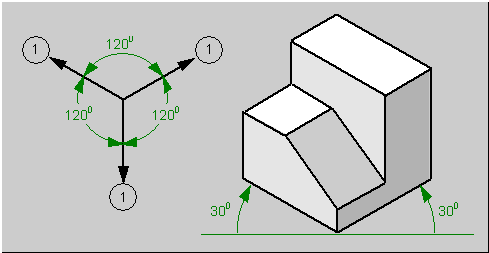

- **Isométrico:** (3 ángulos iguales)
- **Dimétrico:** (2 ángulos iguales)
- **Trimétrico:** (3 ángulos diferentes)
