POSICIONES RELATIVAS

Las posiciones relativas dependen del lugar donde se ubica el observador.

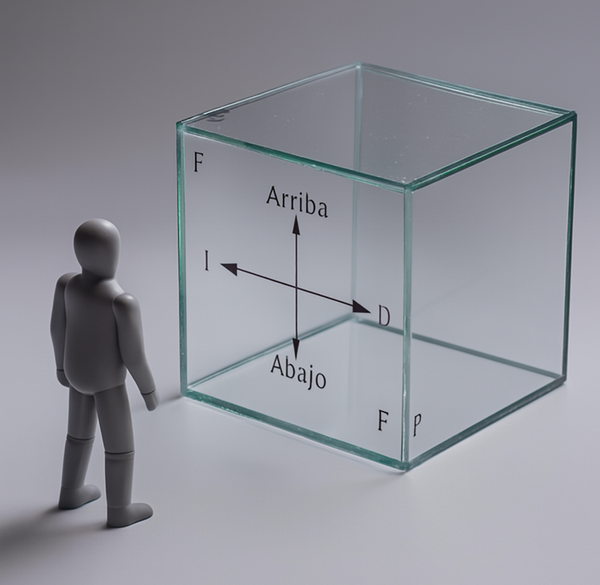

Vista frontal

Desde la vista frontal:

Arriba – Abajo

Izquierda – Derecha

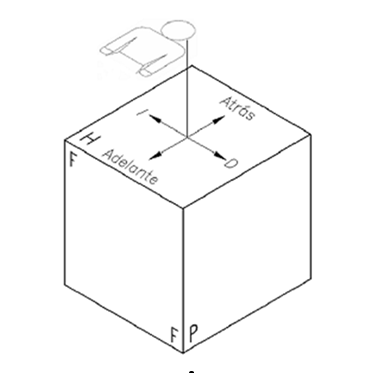

Vista horizontal

Desde la vista horizontal:

Adelante – Atrás

Izquierda – Derecha

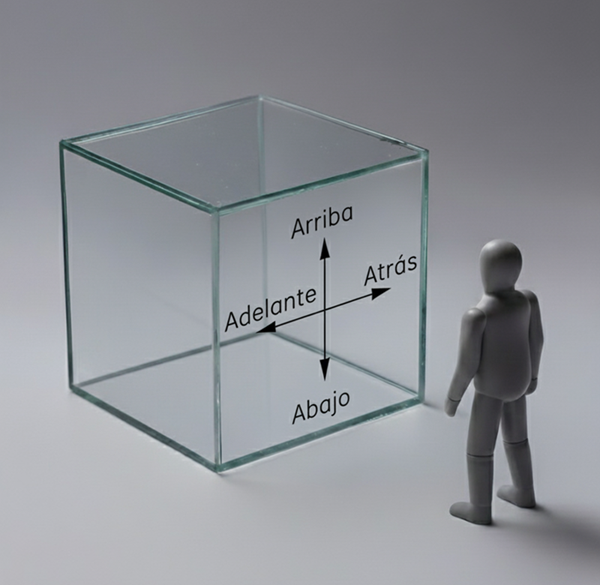

Vista perfil

Desde la vista perfil:

Arriba – Abajo

Adelante – Atrás

PUNTOS EN EL SÓLIDO Y EN LAS VISTAS

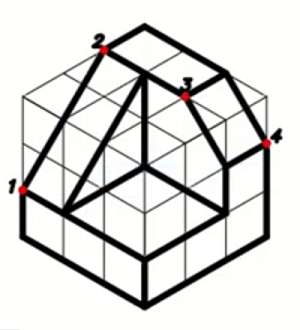

Puntos en el sólido

POSICIONES RELATIVAS DE DOS PUNTOS

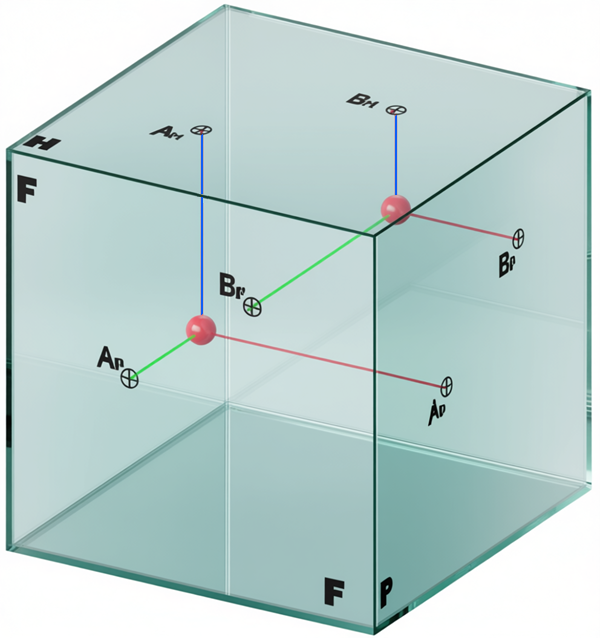

Vista espacial

DEPURADO

Se muestran los puntos A y B, se indican las posiciones relativas de B respecto de A:

  • El punto B se encuentra atrás de A.
  • El punto B se encuentra a la derecha de A.
  • El punto B se encuentra arriba de A.

Se puede decir atrás o al Norte de A y también se puede decir a la derecha o al Este de A.

También podemos decir:

  • El punto B se encuentra orientado 45° al Noreste de A.
  • El punto B se encuentra orientado N45°E de A.
Depurado de dos puntos

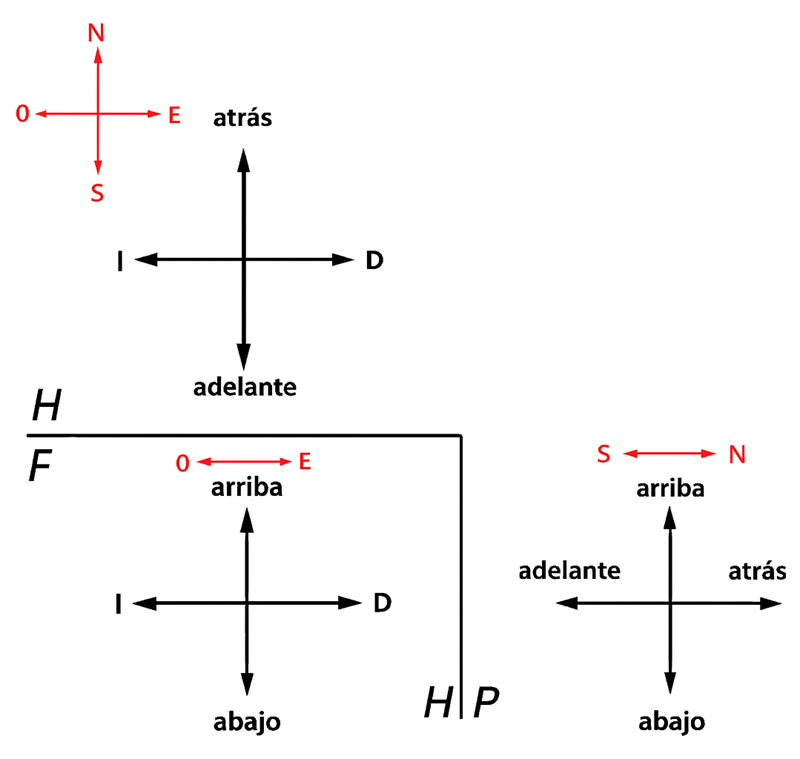

LA CRUZ DE ORIENTACIÓN

Nos indica los puntos cardinales en el plano horizontal. Solo se dibuja en el plano horizontal.

Cruz de orientación
