El punto pertenece a los planos H, F o P. Las proyecciones en los planos se encuentran en las líneas de pliegue.
PUNTO QUE PERTENECE A UN PLANO
EN LAS VISTAS PRINCIPALES

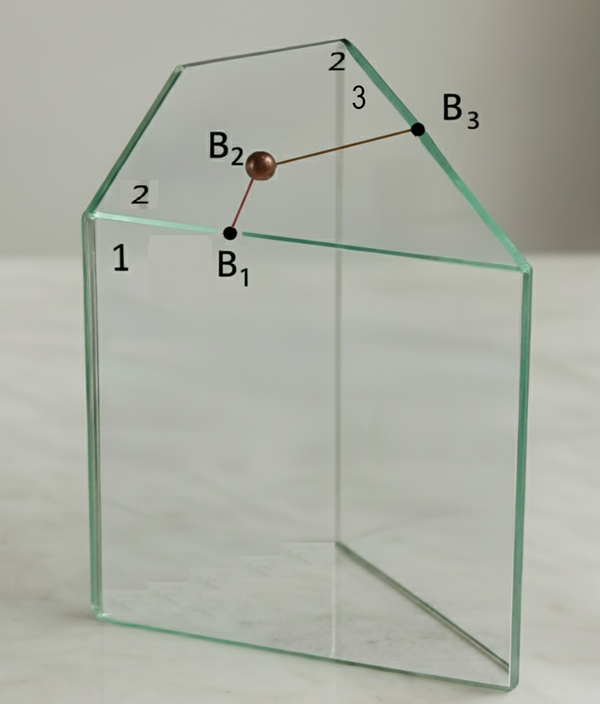

EN VISTAS AUXILIARES
Si un punto pertenece a un plano, entonces sus proyecciones adyacentes aparecen sobre las líneas de pliegue.

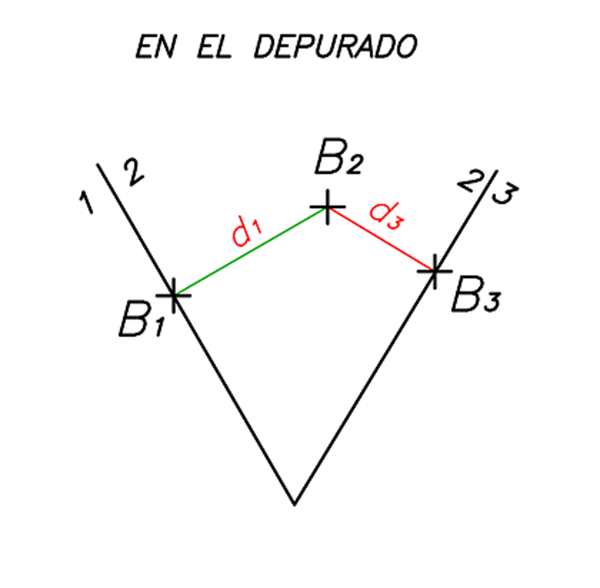

El punto B pertenece al plano de proyección 2. Las proyecciones del punto B se encuentran en las líneas de pliegue 1/2 y 2/3.

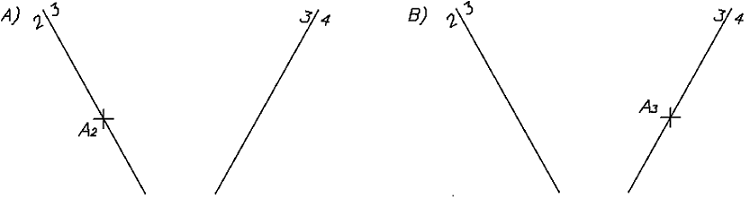

EJEMPLOS
