Las vistas auxiliares son planos de proyección perpendiculares a los planos principales de proyección.
VISTAS AUXILIARES

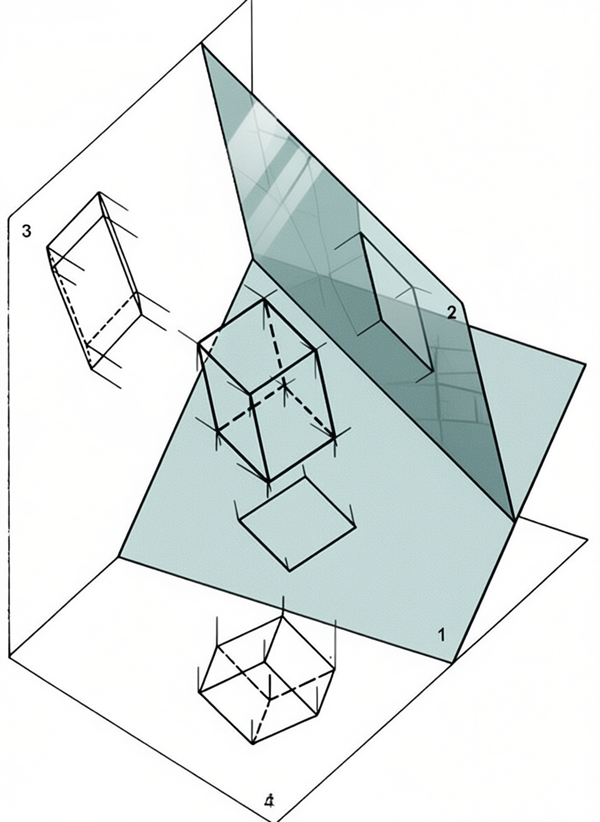

VISTAS AUXILIARES EN EL ESPACIO Y DEPURADO
En el Espacio
En el Depurado

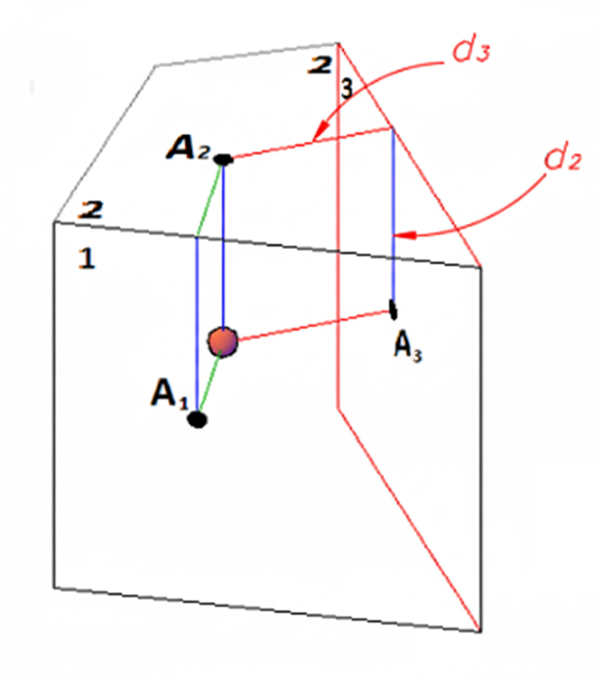

VISTAS AUXILIARES DEL PUNTO
Para la creación de vistas auxiliares, es crucial reconocer las distancias a los planos de proyección.

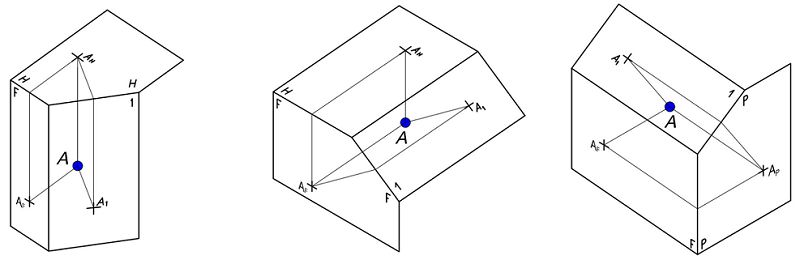

DEFINICIONES
Vista Auxiliar de Elevación: Perpendicular al plano Horizontal.
Vista Auxiliar de Inclinación: Perpendicular al plano Frontal o Perfil.
DEPURADO
Para llevar los puntos a las vistas auxiliares se aplican los principios de alineamiento y perpendicularidad en planos adyacentes, y similaridad en planos anexos.

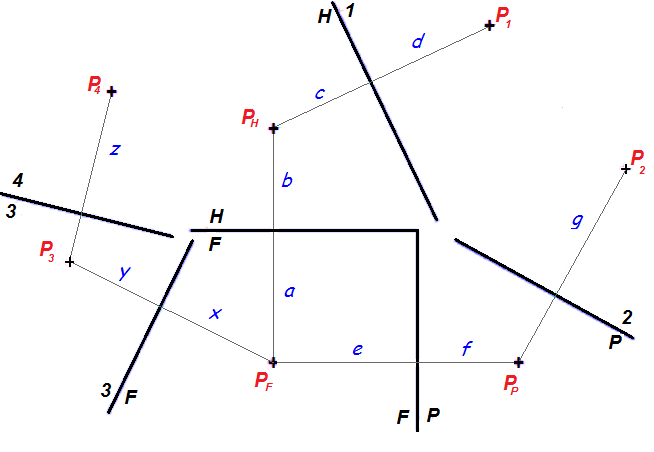

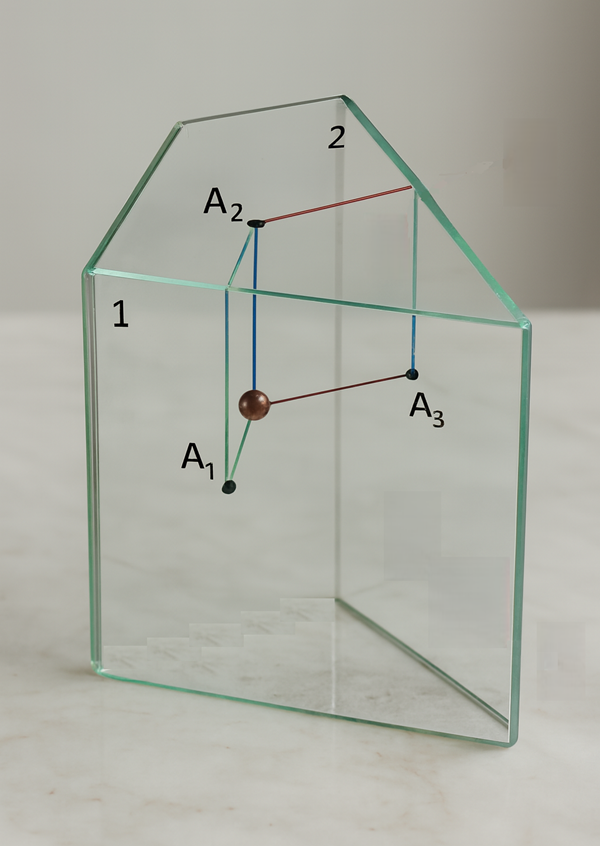

EL PUNTO EN VISTAS SUCESIVAS
Ejemplo

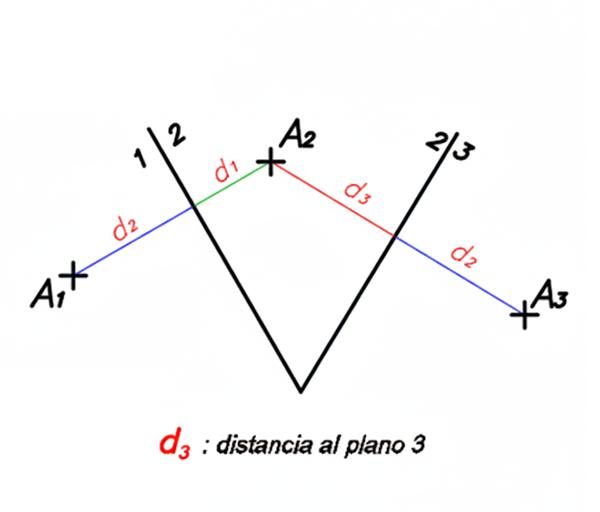

Aplicando similaridad, determine qué distancias son iguales.
Análisis:
Identifique qué planos son anexos. En estos planos se da la similaridad. ¿Cuál es el plano común a estos planos? Las distancias hacia ese plano serán iguales.
