PROYECCIONES DE UNA RECTA

PROYECCIONES BÁSICAS DE UNA RECTA

Una recta se puede proyectar de tres formas principales:

Cuando es perpendicular al plano de proyección, se proyecta como un punto.
Cuando es paralela al plano de proyección, se proyecta en su Verdadera Magnitud (VM). La longitud proyectada es igual a la longitud de la recta.
Si la recta está en otra posición, se proyecta como una recta de longitud acortada (AC).

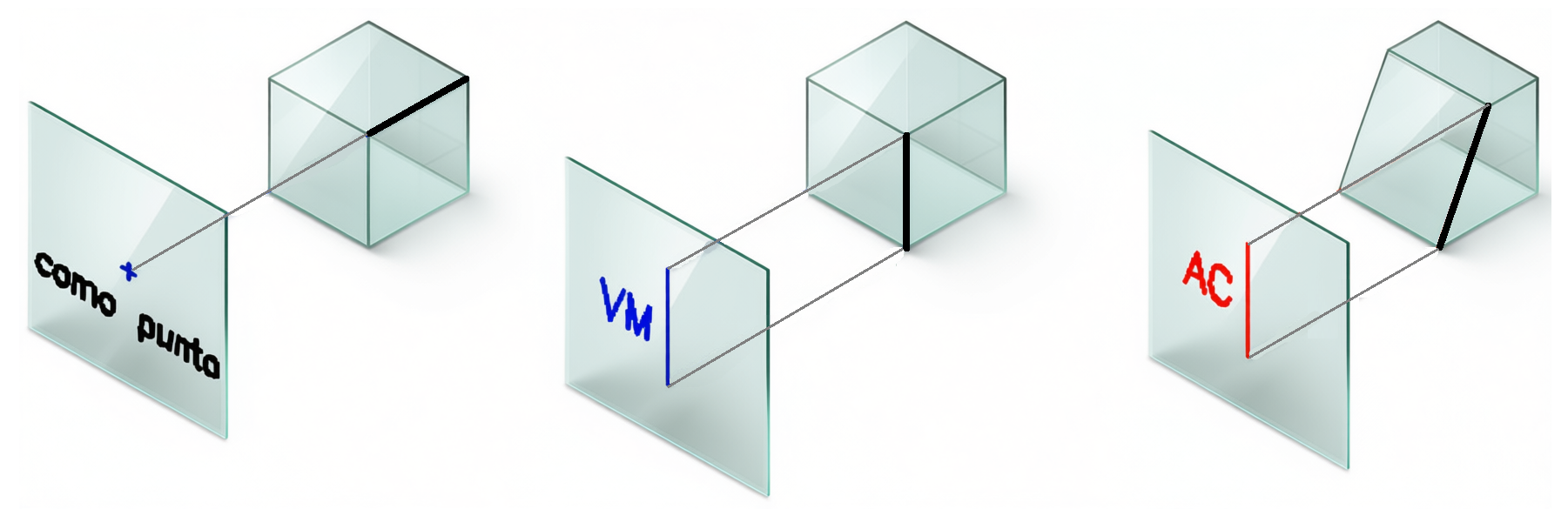

Esquema de las tres proyecciones básicas de una recta

CLASIFICACIÓN DE LAS RECTAS

La recta se ubica en el espacio en ciertas posiciones particulares respecto de los planos principales.

1. PARALELA A LOS PLANOS PRINCIPALES DE PROYECCIÓN

Se verá en Verdadera Magnitud (VM) en estos planos y acortada en las otras dos proyecciones.

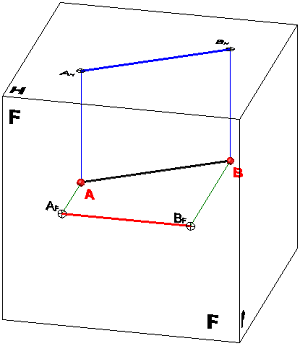

Recta Horizontal en 3D

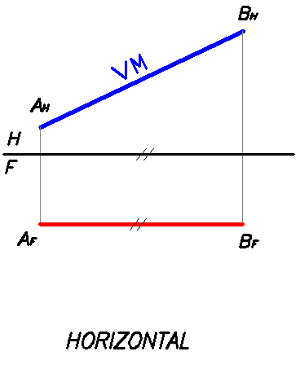

Depurado de Recta Horizontal

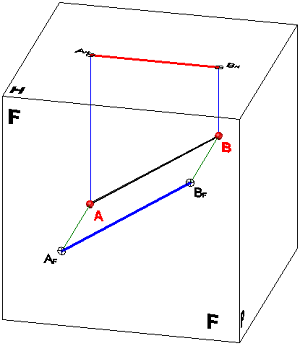

Recta Frontal en 3D

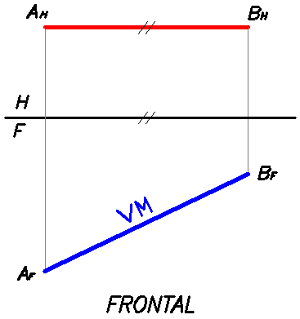

Depurado de Recta Frontal

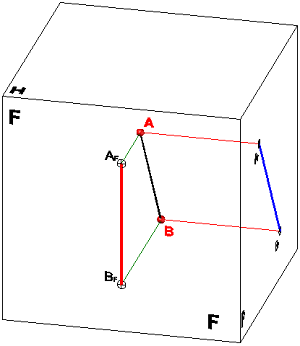

Recta de Perfil en 3D

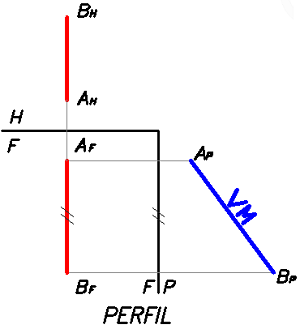

Depurado de Recta de Perfil

2. PERPENDICULAR A LOS PLANOS PRINCIPALES DE PROYECCIÓN

Se verá como punto en estos planos y en Verdadera Magnitud (VM) en las otras dos proyecciones.

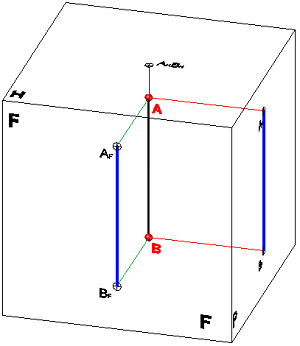

Recta Vertical en 3D

Depurado de Recta Vertical

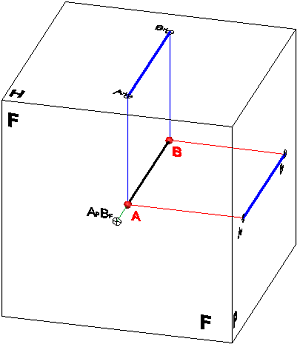

Recta Normal en 3D

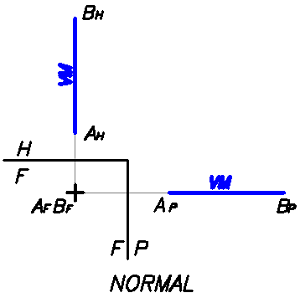

Depurado de Recta Normal

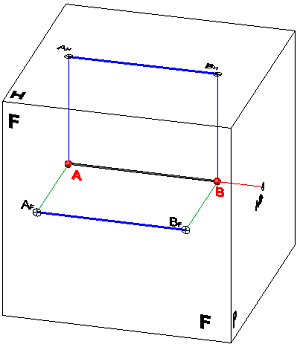

Recta de Canto en 3D

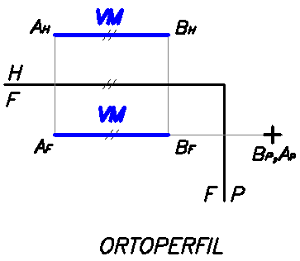

Depurado de Recta de Canto
