ORIENTACIÓN O RUMBO DE LA RECTA

Es el ángulo agudo que forma la proyección horizontal de la recta respecto a la recta Norte-Sur.

Se mide en el plano Horizontal.

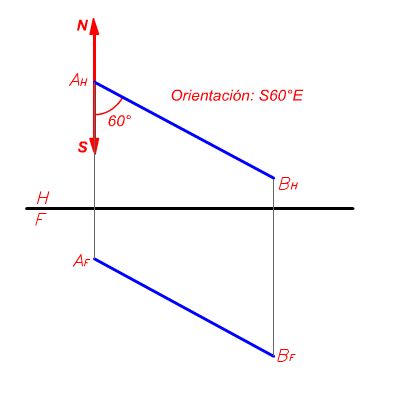

Esquema de la orientación o rumbo de una recta

Procedimiento:

Trazar la recta N-S y medir el ángulo agudo.

Esquema de la orientación o rumbo de una recta AB

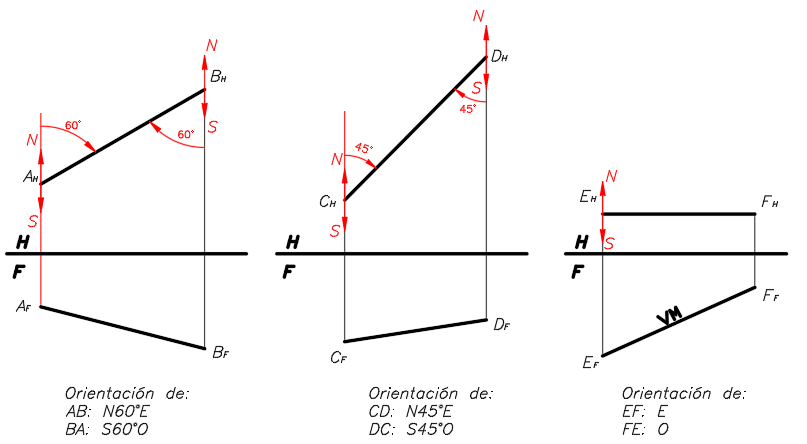

EJEMPLOS DE ORIENTACIÓN

Ejemplo gráfico de orientación CD

Ejemplo gráfico de orientación EF
