PROYECCIONES DE UN PLANO

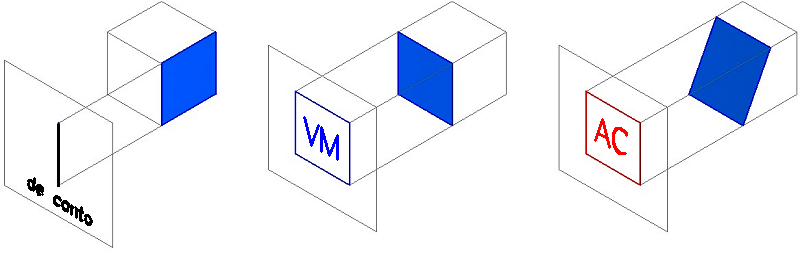

Un plano se puede proyectar como una recta (de canto), como una superficie en su Verdadera Magnitud (VM) o como una superficie acortada (AC).
POSICIONES PARTICULARES DEL PLANO
El plano se ubica en el espacio en ciertas posiciones particulares respecto de los planos principales.

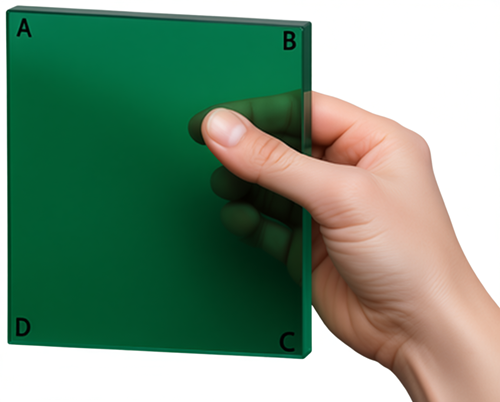

Tomaremos para los ejemplos un plano cuadrado.

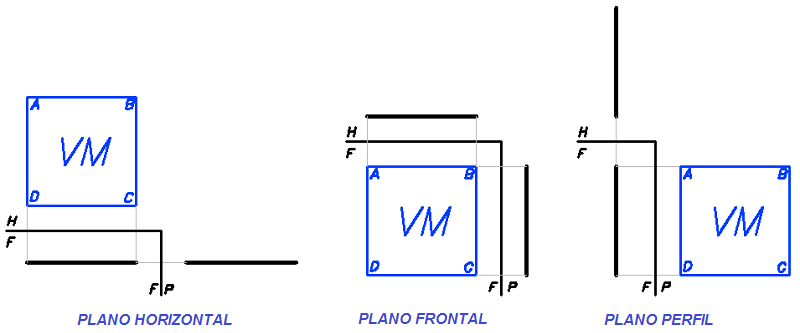

1. PARALELOS A LOS PLANOS PRINCIPALES DE PROYECCIÓN
Se verá en VM en estos planos y de canto en las otras dos proyecciones.

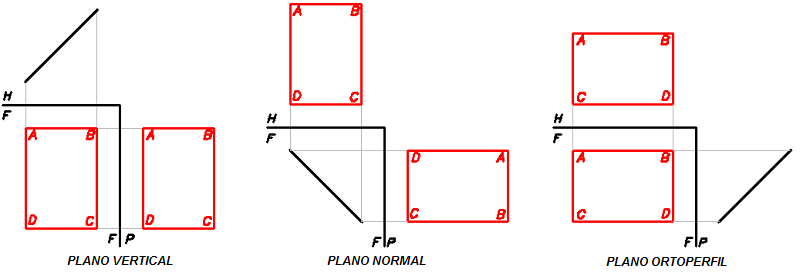

2. PERPENDICULARES A LOS PLANOS PRINCIPALES DE PROYECCIÓN
Se verá de canto en estos planos y acortada en las otras dos proyecciones.
PLANO FRONTAL, HORIZONTAL Y ORTOPERFIL
El plano se verá en VM cuando está paralelo al plano frontal y cuando está paralelo al plano horizontal.
Se proyecta como plano ortoperfil, cuando se ve de canto en la vista perfil y como una superficie acortada en las vistas Horizontal y Frontal.
