1. RECTA CONTENIDA EN EL PLANO
Si la recta m pertenece al plano ABC, entonces la recta corta al plano en los puntos 1 y 2.
TRAZADO:
Se traza una recta cualquiera, como está contenida en el plano, corta al plano en los puntos 1 y 2.
Se llevan estos puntos a la otra vista.
2. PUNTO CONTENIDO EN EL PLANO

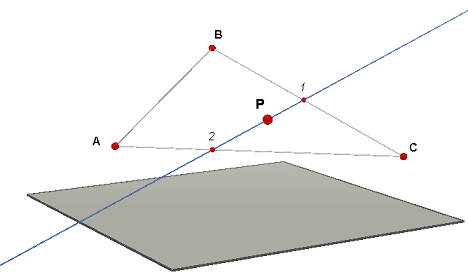

Si el punto P pertenece al plano ABC, entonces cualquier recta que pase por P corta al plano en dos puntos (1 y 2).
TRAZADO:
Se traza una recta cualquiera que pase por el punto P.
Como está contenida en el plano, corta al plano en los puntos 1 y 2.
Se llevan estos puntos a la otra vista.
3. RECTAS NOTABLES DEL PLANO
En un plano oblicuo se pueden trazar rectas horizontales, frontales y de perfil.

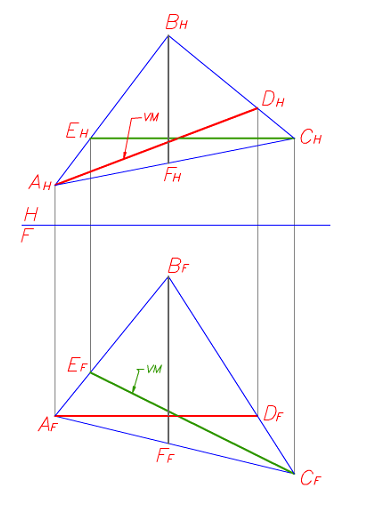

CE: Recta frontal
AD: Recta horizontal
BF: Recta de perfil
TRAZADO:
Desde C se traza la recta CE paralela al plano Frontal.
CE se proyecta en VM en la vista Frontal.
Desde A se traza la recta AD paralela al plano Horizontal.
AD se proyecta en VM en la vista Horizontal.
VIDEO: RECTAS NOTABLES DEL PLANO
Visualiza el procedimiento completo para trazar y comprender las rectas notables en un plano oblicuo.
