Clasificación y Proyecciones de Planos

1. PARALELOS A LOS PLANOS PRINCIPALES DE PROYECCIÓN

PLANO HORIZONTAL

Plano Horizontal en 3D
Depurado de Plano Horizontal

Orientación: No tiene

Inclinación: 0°

PLANO FRONTAL

Plano Frontal en 3D

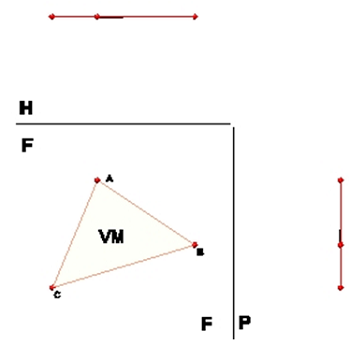

Depurado de Plano Frontal

Orientación: E u O

Inclinación: 90°

PLANO PERFIL

Plano de Perfil en 3D

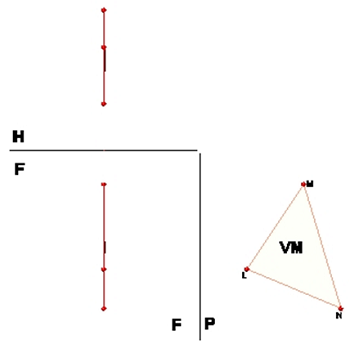

Depurado de Plano de Perfil

Orientación: N o S

Inclinación: 90°

2. PERPENDICULARES A LOS PLANOS PRINCIPALES DE PROYECCIÓN

PLANO VERTICAL

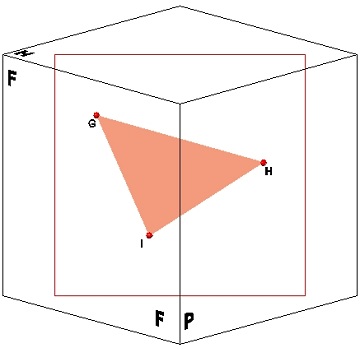

Plano Vertical en 3D

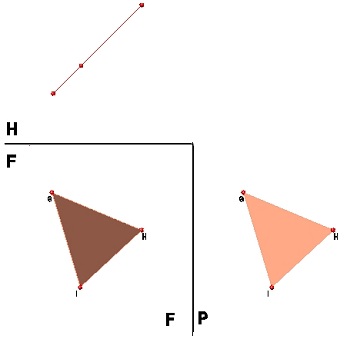

Depurado de Plano Vertical

Orientación: N45°E o S45°O

Inclinación: 90°

PLANO NORMAL

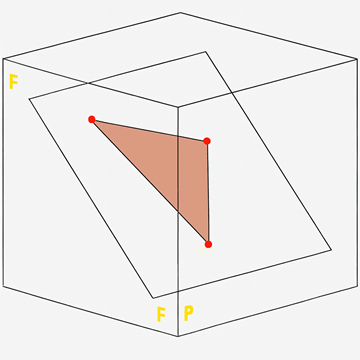

Plano Normal en 3D

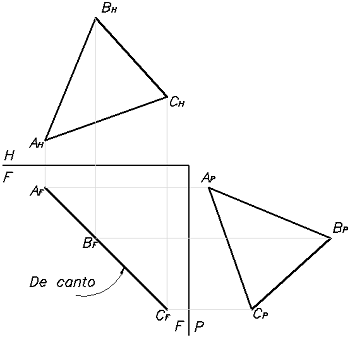

Depurado de Plano Normal

Orientación: N o S

Inclinación: 45°E

PLANO ORTOPERFIL

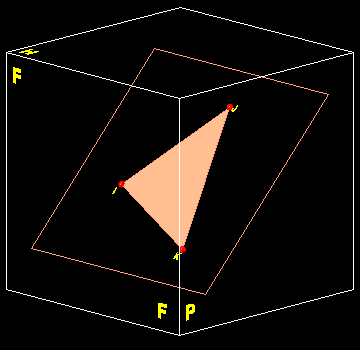

Plano Orto-Perfil en 3D

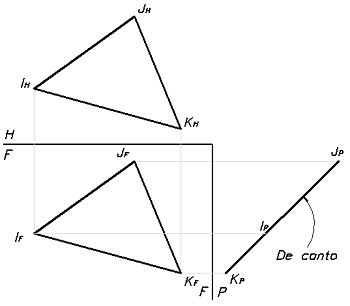

Depurado de Plano Orto-Perfil

Orientación: E u O

Inclinación: 45°S
