Un plano se puede proyectar como una recta (plano de canto), como un plano en verdadera magnitud (VM) y como un plano acortado.
ANÁLISIS DE VISTAS
PROYECCIONES DEL PLANO
REGLA DE LAS ÁREAS VECINAS
Si dos áreas son vecinas, entonces no están en el mismo plano.
En el siguiente ejemplo se muestra la vista horizontal de un sólido, donde vemos tres áreas A, B y C.
Según esta vista, tenemos las siguientes posibles soluciones.
Si las áreas A, B y C estuviesen en el mismo plano no habría una línea divisoria.
REGLA DE LA FORMA
Un plano se proyecta como una figura de forma semejante o como una recta, no hay otra posibilidad.

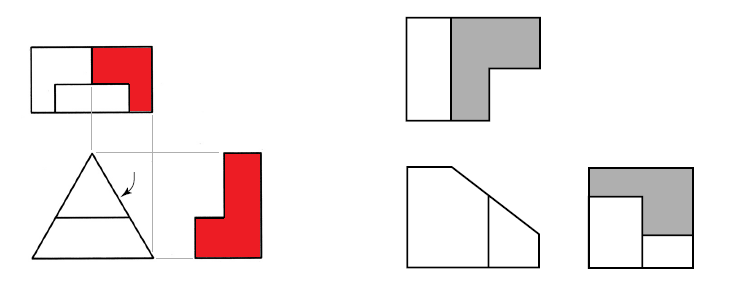

Ejemplos de regla de la forma:
PLANOS EN EL ESPACIO Y EN EL DEPURADO
Etiquetar las caras en la vista horizontal. Reconocer y etiquetar en el dibujo isométrico y en el depurado los planos, analizando si aparecen de canto, en VM o acortados.
TENER EN CUENTA:
- Cuando un plano se proyecta en VM en una vista, entonces aparece de canto en las otras vistas (A y C).
- Un plano inclinado (B) aparece de canto en una vista y acortada en las otras dos vistas.
- Un plano oblicuo (D) se proyecta acortado en las tres vistas (se ve en las tres vistas).
ANÁLISIS DE VISTAS
MÉTODO
- 1. Etiquetar los planos del sólido en la vista horizontal.
- 2. Trazar los alineamientos de la cara que se va a analizar en los tres planos de proyección H, F y P.
- 3. Reconocer la posición de cada cara en las tres vistas, si aparece de canto, en VM o acortada.
- 4. Usar la regla de la forma y de las áreas vecinas.
ANÁLISIS
Las áreas A, B, y C corresponden a tres planos distintos.
Con los alineamientos de la cara A vemos que se proyecta de canto en la vista frontal y perfil, por lo tanto es un plano horizontal que está arriba.
La cara B también se proyecta de canto en la vista frontal y perfil, también es un plano horizontal y está a la mitad de la altura.
La cara C se proyecta de canto en la vista frontal y acortada en las otras vistas, entonces la cara C es un plano inclinado.
