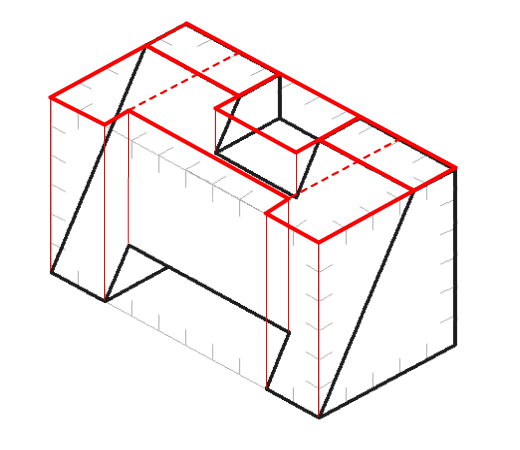

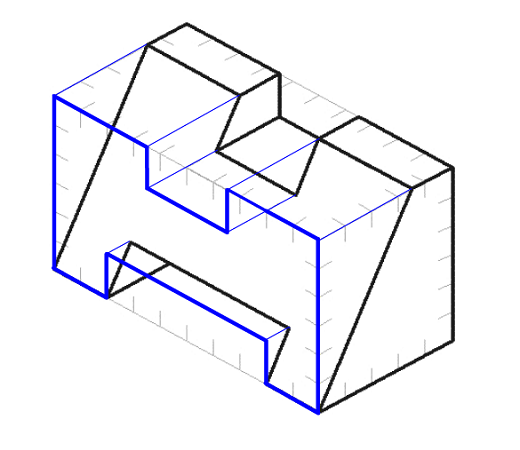

Desde los vértices del sólido se trazan líneas proyectantes, siguiendo la dirección de los ejes principales, hacia los planos de proyección, de esta forma se van formando las vistas.
PROYECCIÓN DE LAS VISTAS DE UN SÓLIDO
Vista Frontal
Vista Horizontal
VISTAS PRINCIPALES DE UN SÓLIDO
Primero dibujamos la vista perfil.
Para ubicar las líneas ocultas, trazamos líneas de referencia en el dibujo isométrico para definir la altura a la que se encuentran.
En el depurado trazamos alineamientos de la vista perfil hacia la vista frontal para definir los agujeros.
Para completar la vista horizontal trazamos alineamientos desde la vista perfil para definir los agujeros.
EJEMPLOS
1. Ejemplo con plano inclinado.
Dibuje las vistas principales del sólido mostrado en una hoja cuadriculada.
2. Ejemplo con plano oblicuo.
Dibuje las vistas principales del sólido mostrado en una hoja cuadriculada.
Considere cada unidad como dos cuadraditos de la hoja.
EJERCICIOS
En una hoja cuadriculada, para cada sólido dibuje sus vistas principales.
Conserve la proporción de las formas geométricas.
