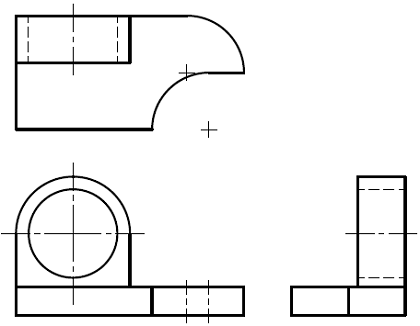

Se dan las vistas de un elemento y se pide realizar su bosquejo.
- Se trazan los alineamientos de la superficie C, F y J. Viendo sus proyecciones notamos que tiene forma de cilindro y se encuentra arriba de la pieza.
- La superficie H está alineada con E y está debajo de la pieza, por eso la superficie E está en línea oculta en la vista horizontal.
- Las formas rectangulares de E y H podrían hacernos creer que se trata de un cuerpo rectangular, pero en la vista perfil la superficie L alineada con H, muestra que se trata de un semicírculo.
