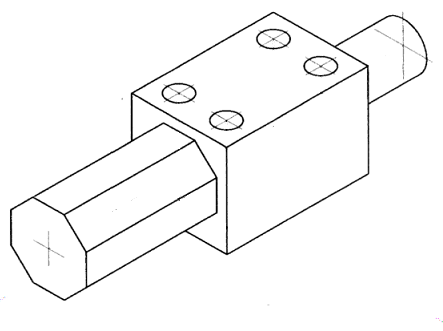

Obturador deslizante
BOSQUEJOS
Dado el elemento, realizar el bosquejo de sus vistas principales.

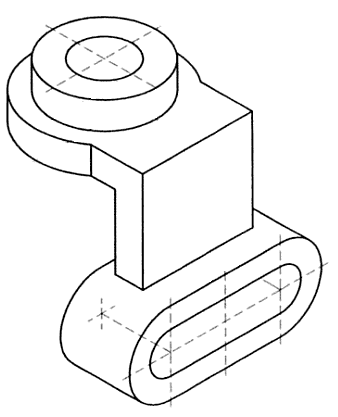

Soporte
Dadas las vistas de un elemento, realizar su bosquejo.
Pasos del Análisis:
- Se trazan los alineamientos de la superficie C, F y J. Viendo sus proyecciones notamos que tiene forma de cilindro y se encuentra arriba de la pieza.
- La superficie H está alineada con E y está debajo de la pieza; por eso la superficie E está en línea oculta en la vista horizontal.
- Las formas rectangulares de E y H podrían hacernos creer que se trata de un cuerpo rectangular, pero en la vista perfil la superficie L alineada con H muestra que se trata de un semicírculo.
