Método de los Cuatro Centros

Este método se usa para trazar circunferencias en los dibujos isométricos y las proyecciones oblicuas. Es un óvalo formado por cuatro arcos de circunferencia. No es una elipse técnica real.

Procedimiento:

  1. Trazar perpendiculares por los puntos de tangencia de cada lado.
  2. Las perpendiculares se interceptan en los puntos 1, 2, 3 y 4 que serán los centros.
  3. Con centros en 2 y 4, se trazan los arcos grandes.
  4. Con centros en 1 y 3, se trazan los arcos pequeños.

Dibujo Isométrico:

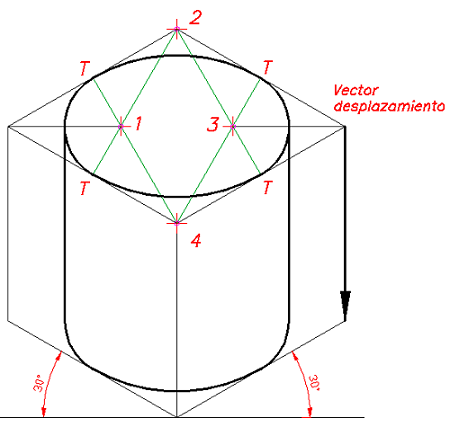

Método 4 centros Isométrico

Nota: Los centros 2 y 4 coinciden con los vértices del rombo.

Proyección Oblicua:

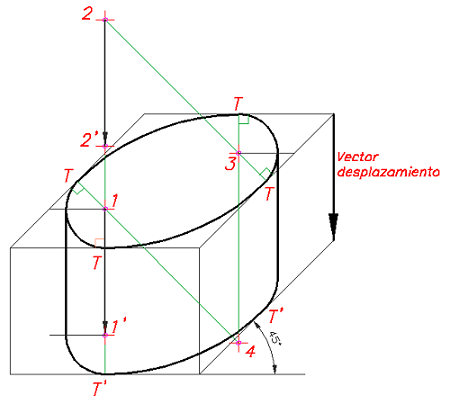

Método 4 centros Oblicua

Trazado en Caras Acortadas y Alargadas

  1. Dividir el diámetro de la circunferencia en 8 partes iguales.
  2. Por estas divisiones trazar cuerdas.
  3. Dividir el diámetro alargado o acortado también en 8 partes iguales.
  4. Llevar las cuerdas sobre el diámetro correspondiente.
  5. Trazar la curva uniendo los extremos de las cuerdas.

Método de los Ejes Coordenados

  1. En la vista frontal se toman puntos sobre la curva.
  2. Trazar las coordenadas (x, y) de cada punto.
  3. Llevar las coordenadas al dibujo isométrico sobre los ejes correspondientes.
  4. Trazar la curva final uniendo los puntos con pistolete.
