Normas de Achurado
El achurado es el rayado que identifica las superficies de corte.
Debe realizarse con líneas finas, generalmente a 45° respecto a los ejes principales o la base de la pieza.
Consideraciones Importantes
- El espaciado entre líneas debe ser uniforme (entre 1.5mm y 3mm dependiendo del tamaño del dibujo).
- No debe coincidir con las aristas principales de la pieza para evitar confusiones.

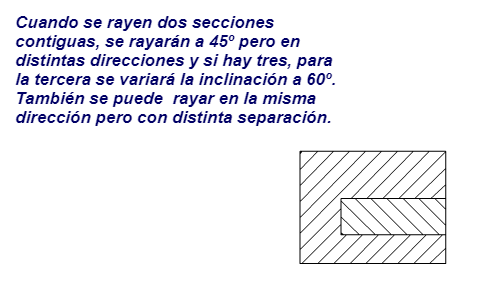

- En piezas ensambladas, el achurado de componentes adyacentes debe tener direcciones opuestas.
