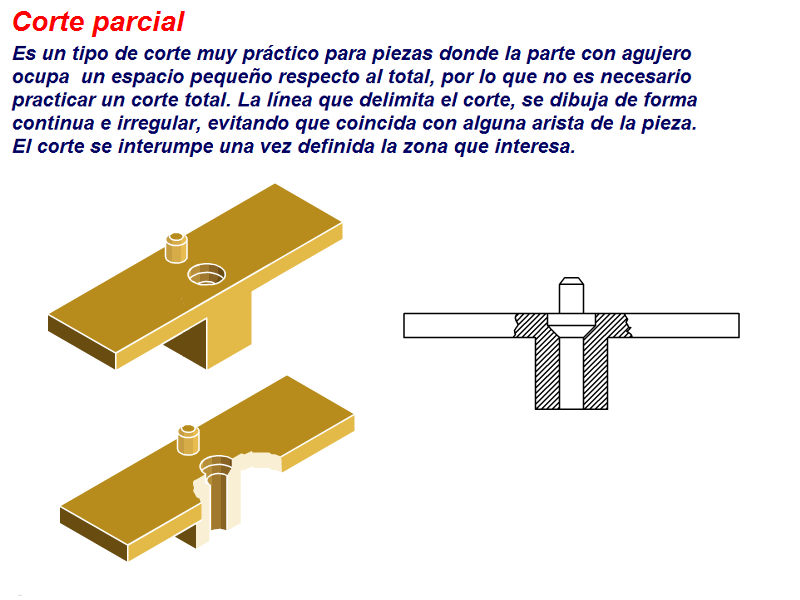

Corte Parcial o Rotura

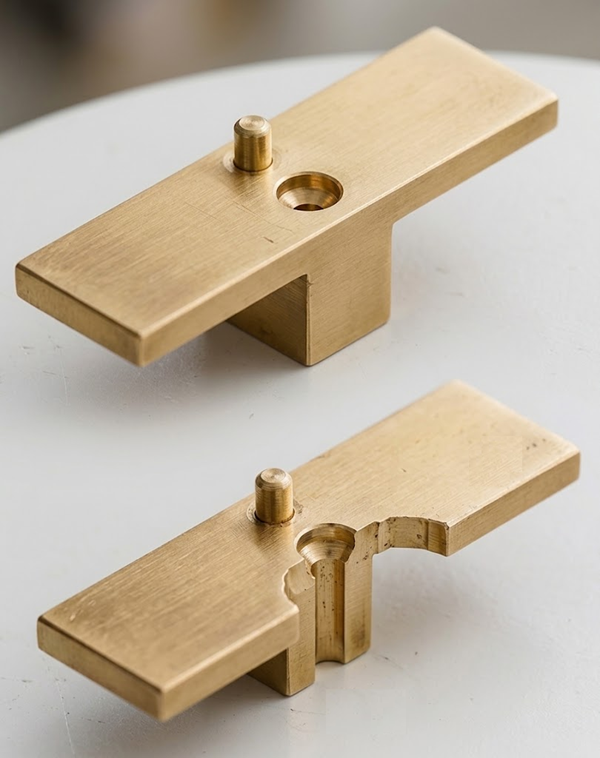

Consiste en retirar una pequeña porción exterior de la pieza para exponer un detalle interno puntual (una chaveta, un agujero roscado ciego o un vaciado local).

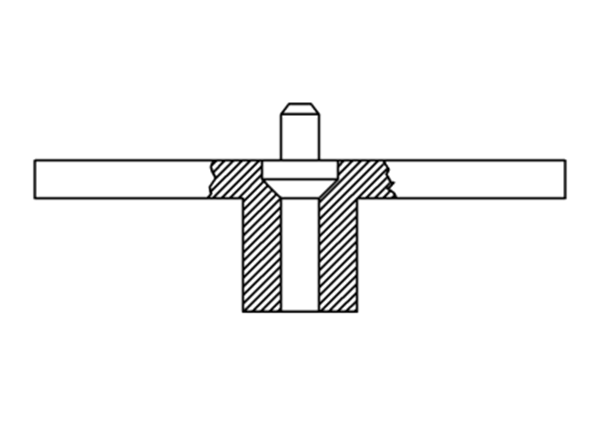

No se requiere trazar el plano de corte ni letras de designación. Se delimita sobre la vista con una línea continua fina irregular hecha a mano alzada o mediante spline (en CAD), la cual no debe coincidir con las arista de la pieza.
