Conocido también como corte a 90° o media sección.

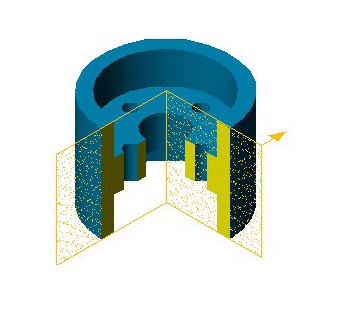

Se utiliza en piezas con simetría geométrica respecto a un eje. El plano de corte retira únicamente una cuarta parte del sólido.
SEMICORTE

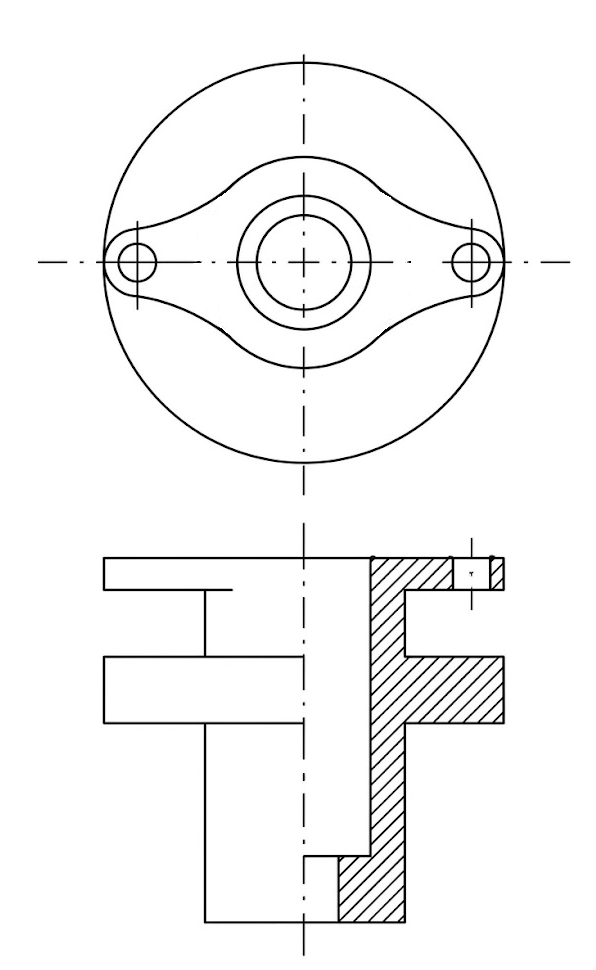

La vista resultante muestra una mitad exterior de la pieza y la otra mitad en corte interior, separadas únicamente por la línea de eje, sin dibujar línea continua gruesa de división. Permite apreciar el interior y el exterior simultáneamente.
No se deben representar líneas ocultas en la parte de la pieza no cortada.

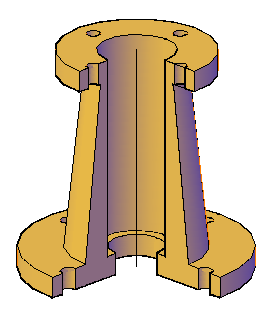

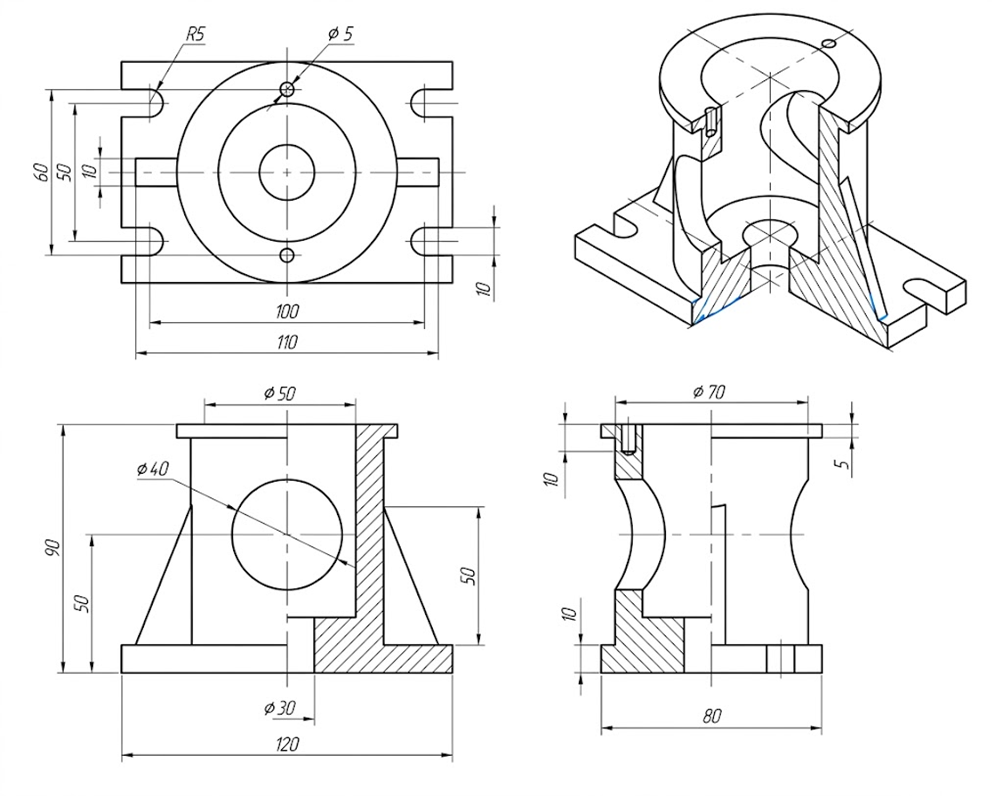

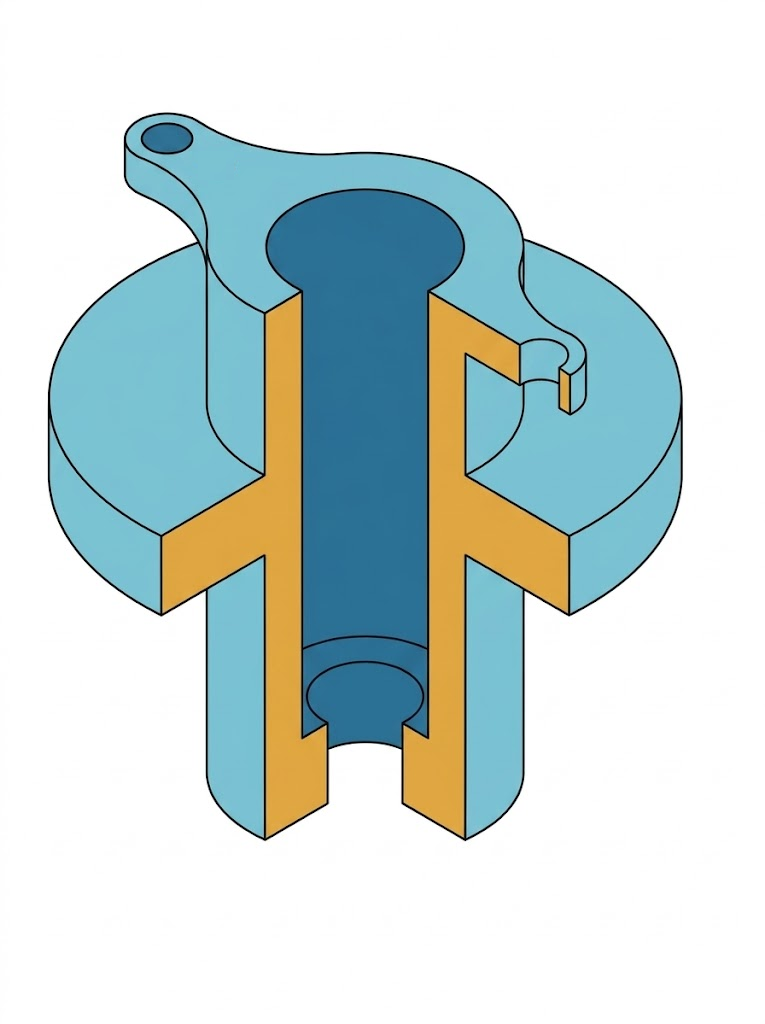

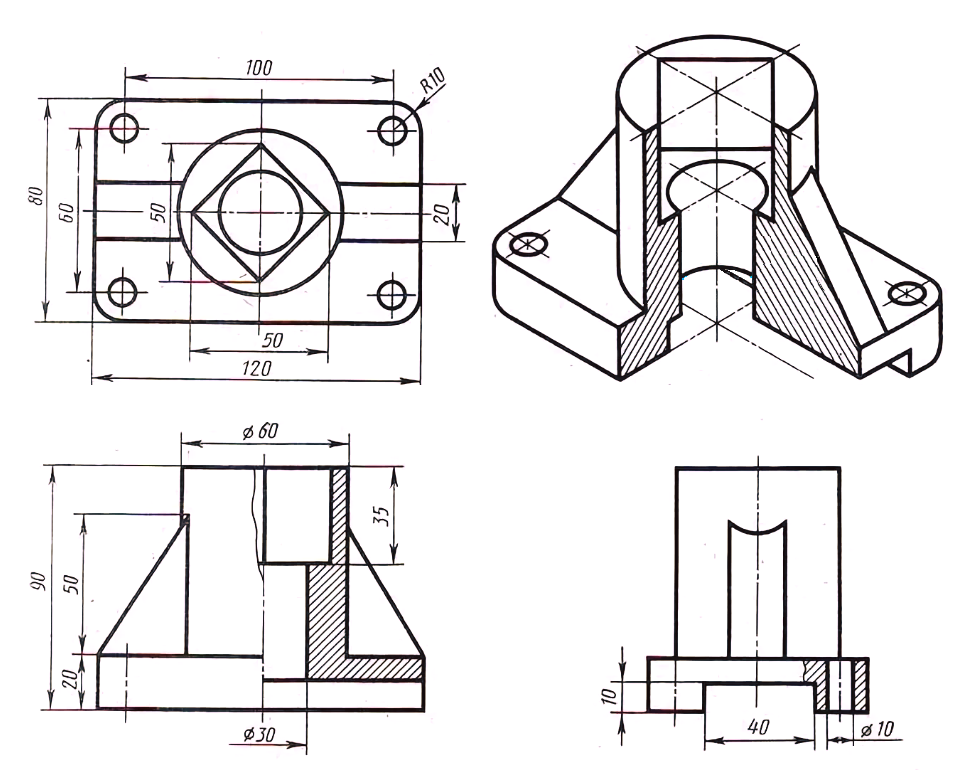

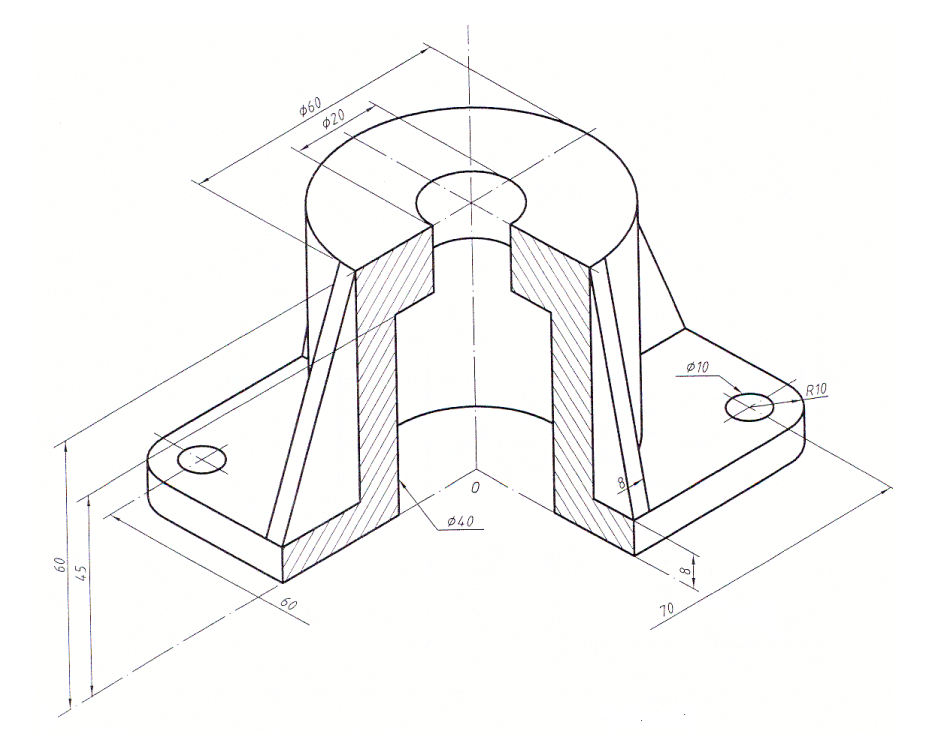

Ejemplos
Se muestran ejemplos de la aplicación de semicorte en piezas mecánicas para visualizar simultáneamente el interior y el exterior del sólido.
