Corte o Sección Completa

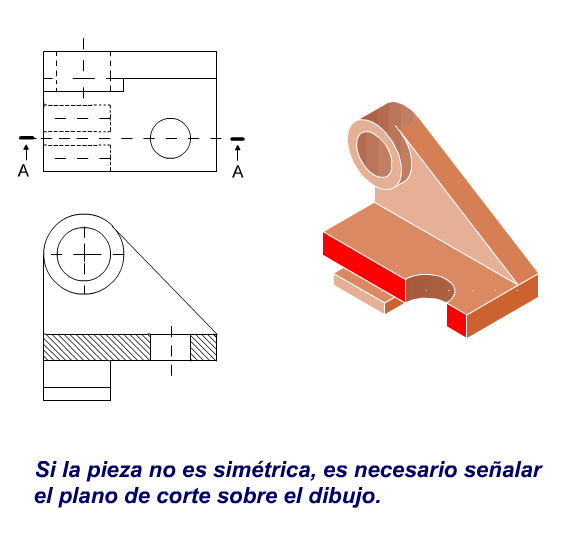

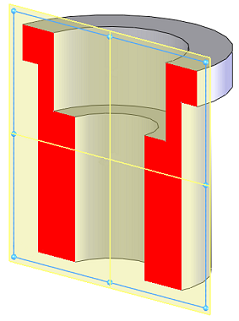

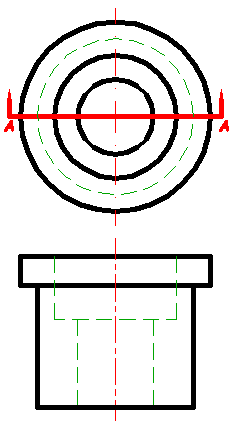

Llamada también sección o corte total, este corte es producido por un plano que atraviesa totalmente la pieza.

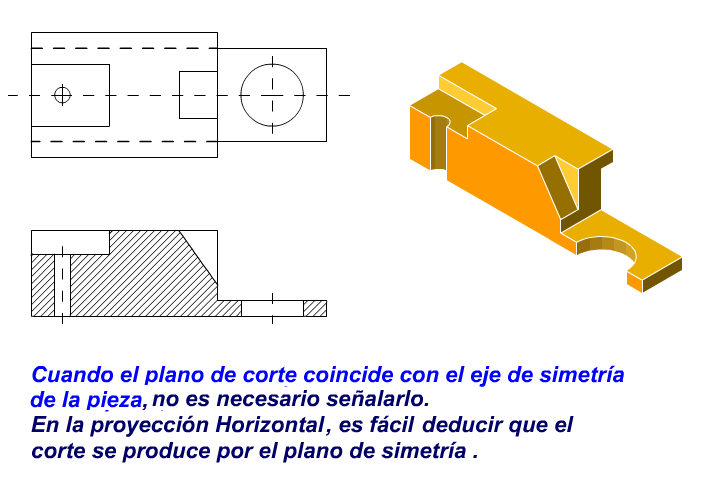

Cuando existe un plano de simetría, el plano de corte pasa obligatoriamente por dicho plano de simetría.

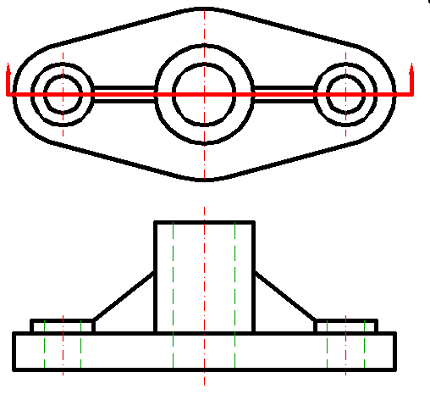

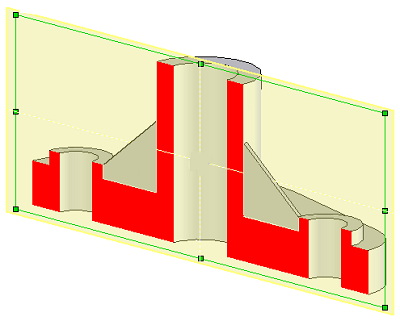

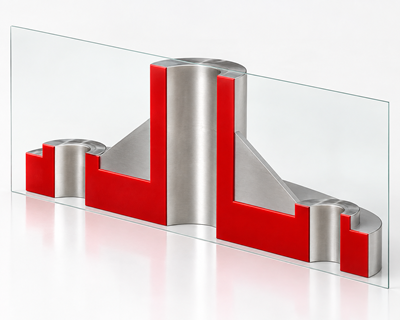

Regla importante: Cuando el plano de corte pasa en forma longitudinal por los nervios, estos no se achuran (no se les aplica rayado de sección) para evitar una falsa impresión de espesor masivo.
