Sección Girada

Enfocadas en mostrar la sección transversal de perfiles, nervios, radios de ruedas, ganchos o barras:

SECCIóN GIRADA

Son representaciones de una parte determinada de la pieza, la sección gira 90°. Se dibuja sobre la misma pieza. No se utiliza ninguna indicación para identificar la sección. El contorno se dibuja con línea fina y rayado interior,

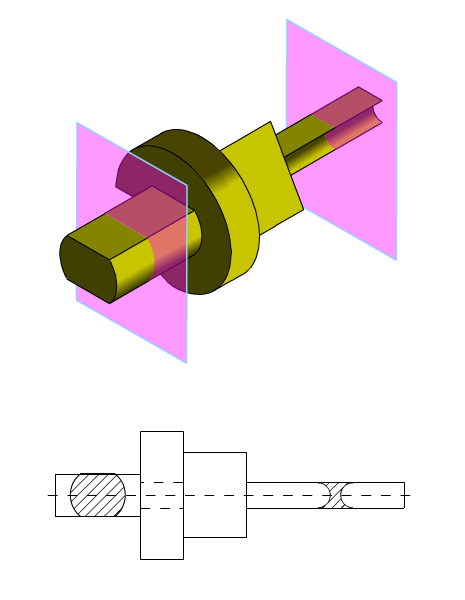

Concepto de Sección Girada 1

Ejemplos

Ejemplo de Sección Girada A

SECCIóN GIRADA Y DESPLAZADA

Esta sección se utiliza en piezas que por su tamaño no permiten la sección girada, por lo tanto su representación se saca fuera de la vista.

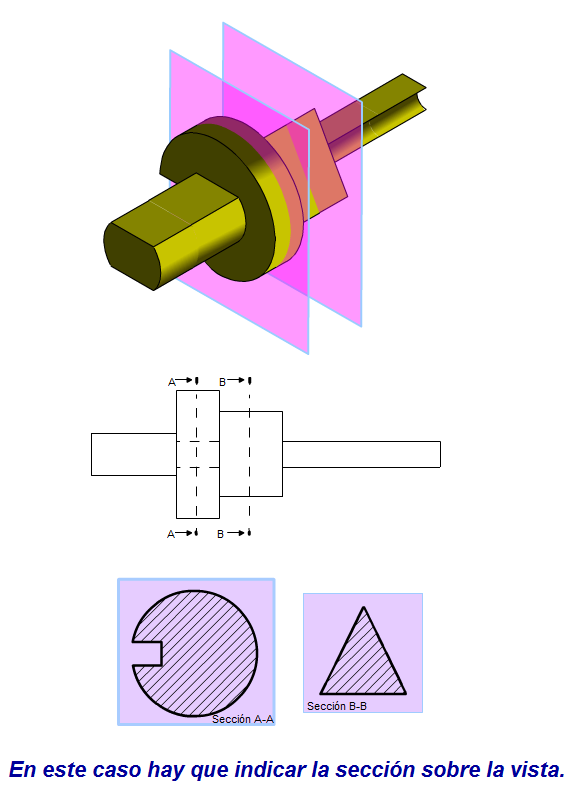

.Concepto de Sección Girada 2

SECCIóN proyectadA

Si las secciones están alineadas con el plano de corte, no es necesario etiquetarlas con letras, facilitando la limpieza del plano.

Ejemplo de Secciones alineadas

SECCIóN DESPLAZAdA

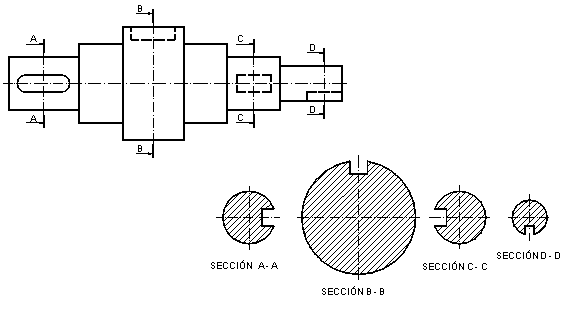

Si las secciones no están alineadas con el plano de corte, es necesario etiquetarlas con letras, facilitando la comprensión. Detalle de Sección Girada 05
