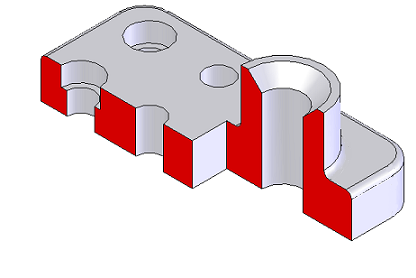

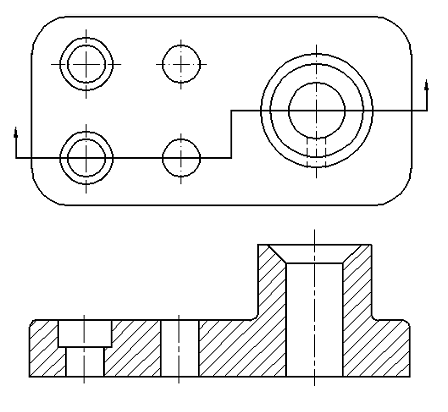

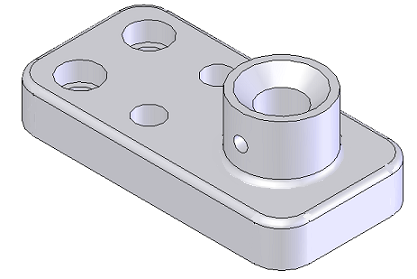

Corte ESCALONADO

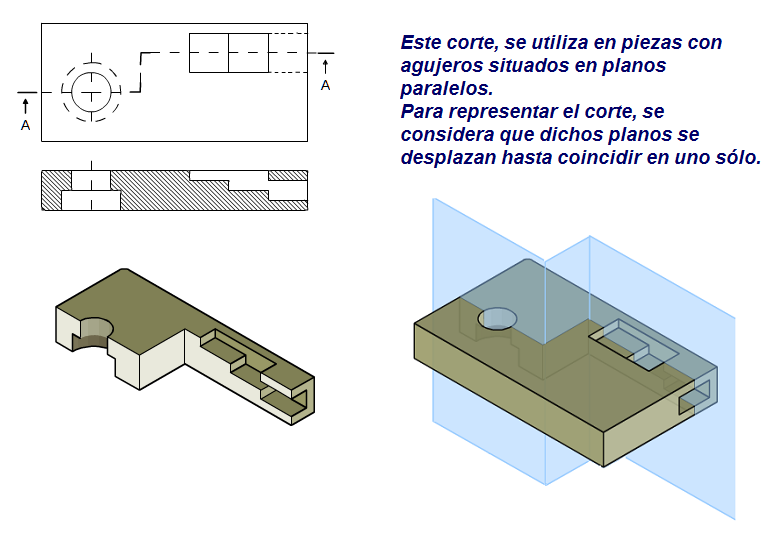

Llamado también corte por planos paralelos o sección quebrada.

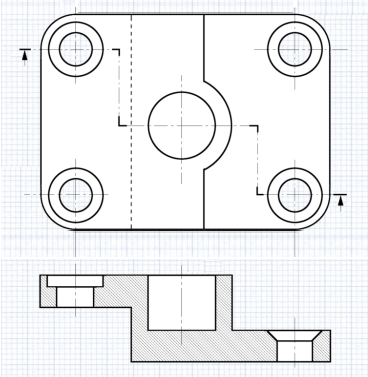

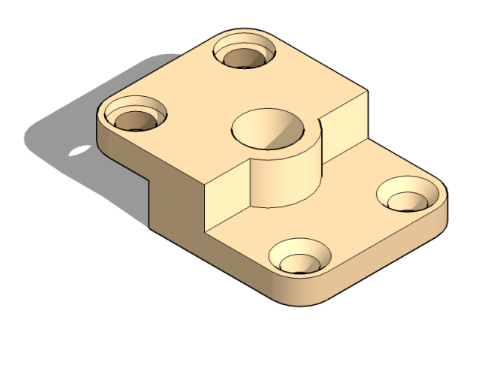

Se utiliza en piezas que tienen agujeros o detalles internos situados en diferentes planos, los cuales no pueden ser seccionados usando un solo plano.

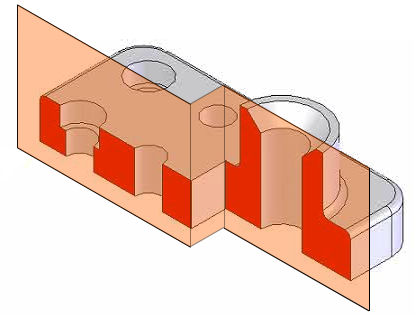

Para representar el corte, se concidera dichos planos como un solo plano, por lo cual no debe aparecer la linea de cambio de plano.
