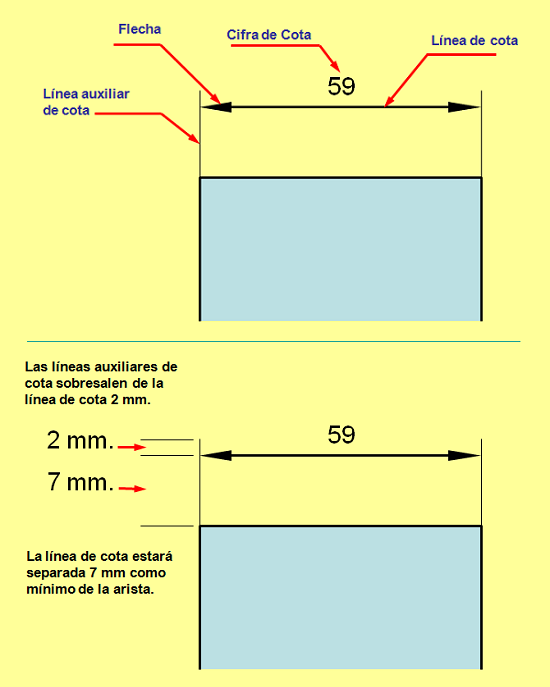

ELEMENTOS QUE INTERVIENEN EN EL ACOTADO
Además de la cifra de cota, intervienen líneas y símbolos que varían según la pieza. Todas estas líneas se realizan con el espesor más fino de la serie utilizada.
- Líneas de cota: Paralelas a la dimensión a acotar.
- Cifras de cota: Número que indica la magnitud real. Se sitúa centrada, ya sea interrumpiendo la línea o sobre ella.
- Flecha de cota: Triángulo relleno con proporción 3:1.
- Líneas auxiliares (extensión): Nacen de las aristas y limitan la cota. Deben sobresalir unos 2 mm de la línea de cota.
LÍNEAS DE REFERENCIA
Sirven para indicar un valor dimensional o nota explicativa. Terminan en:
- Flecha: Si acaban en un contorno.
- Punto: Si acaban en el interior de la pieza.
- Sin nada: Si acaban en otra línea.

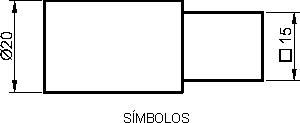

SÍMBOLOS TÉCNICOS
Acompañan a la cifra para indicar características de forma (diámetro, radio, cuadrado, etc.), permitiendo reducir el número de vistas necesarias.

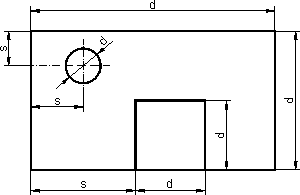

CLASIFICACIÓN DE LAS COTAS
Las cotas se clasifican según su importancia en la definición y fabricación de la pieza.
