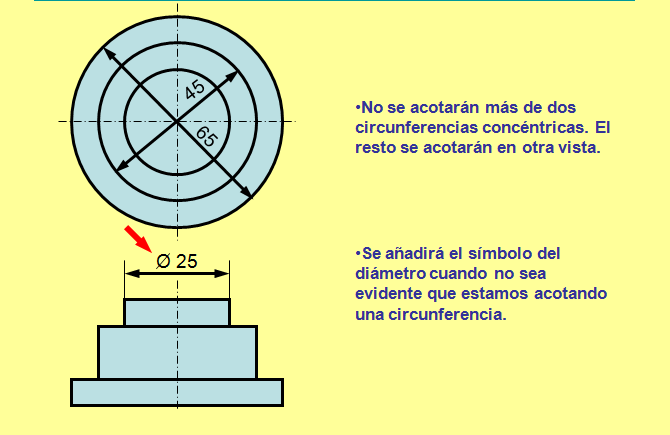

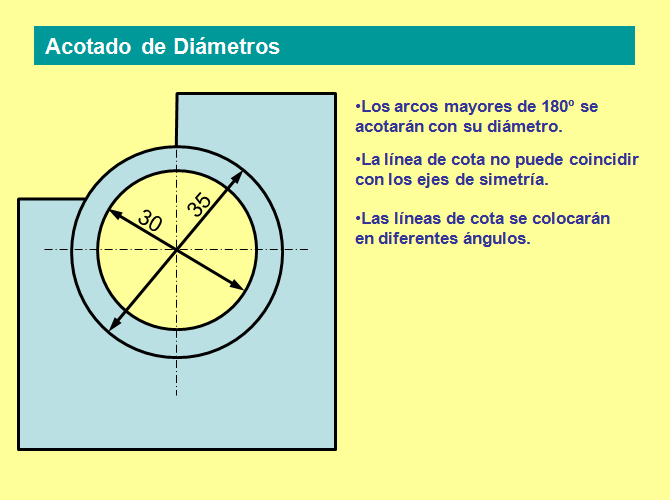

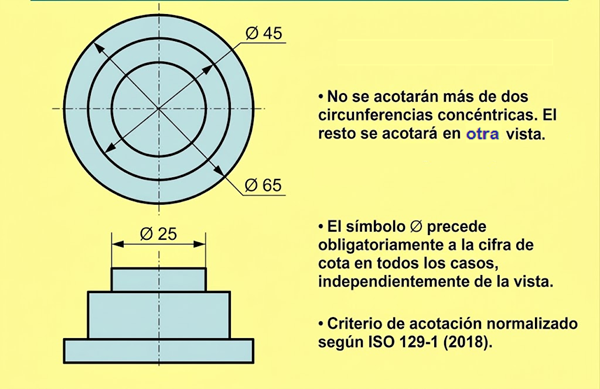

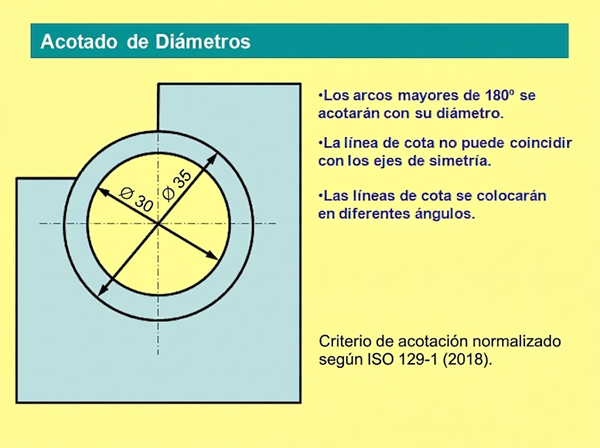

ACOTADO DE DIÁMETROS

Para la acotación de formas circulares, se debe anteponer el símbolo de diámetro Ø.

Las líneas de cota de los diámetros deben pasar preferentemente por el centro del círculo, o bien situarse de forma simplificada en vistas donde el círculo se proyecta como un rectángulo.

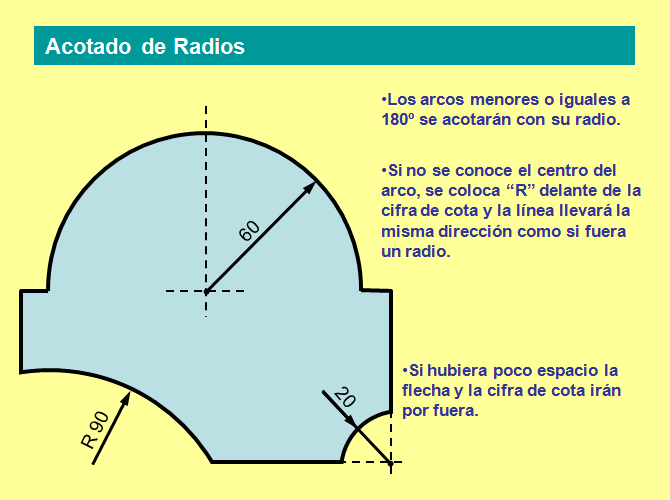

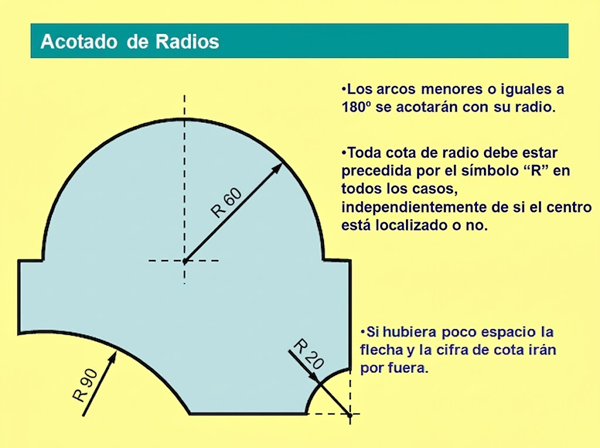

ACOTADO DE RADIOS

En arcos de circunferencia menores o iguales a 180°, se utiliza el radio anteponiendo la letra R. La línea de cota debe dirigirse siempre hacia el centro del arco.

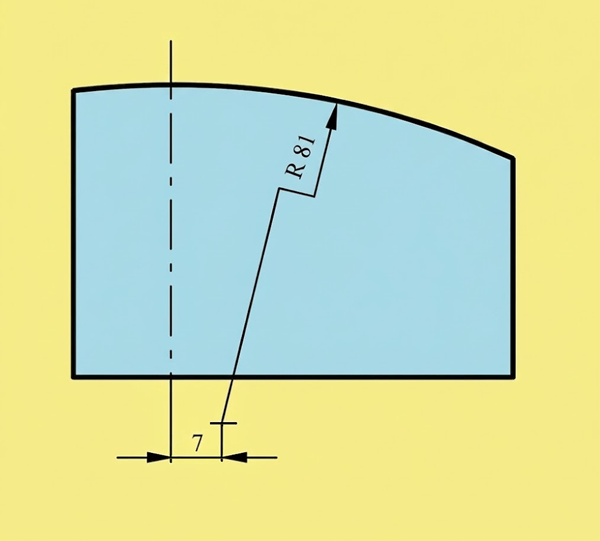

Cuando el centro del arco esté situado fuera de los límites del dibujo, se dibuja la línea de cota quebrada dos veces en ángulo recto, situando la cifra de cota en el tramo más próximo al arco.
