CUBO OBLICUO

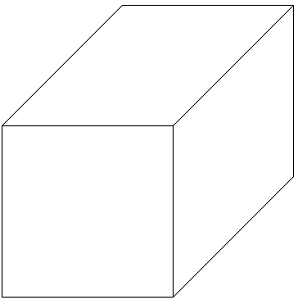

Dibujar un cubo en proyección oblicua caballera de 60mm de lado.

Click derecho sobre Polar Tracking , active la opción 45°

Con esta opción podrá desplazarse a 45° en la dirección del eje de profundidad.

En la barra de comandos digite la longitud de 60mm.

Con el comando Copy dibuje las otras caras del cubo.

CIRCUNFERENCIA OBLICUA

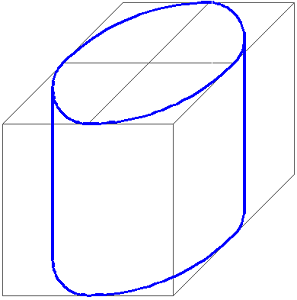

Paradibujar una circunferencia en proyección oblicua debemos usar el comando : Arc

1.Barra de menús / Draw

2.Escoger Arc opción

3.Capturar los extremos del arco y al final la dirección de la tangente.

PROYECCIÓN OBLICUA
Vamos a realizar el siguiente ejemplo.

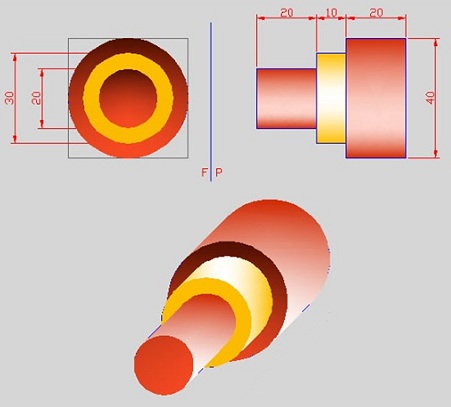

Dibujaremos la proyección oblicua caballera del elemento mostrado.

CONSTRUCCIÓN

Archivo pdf
